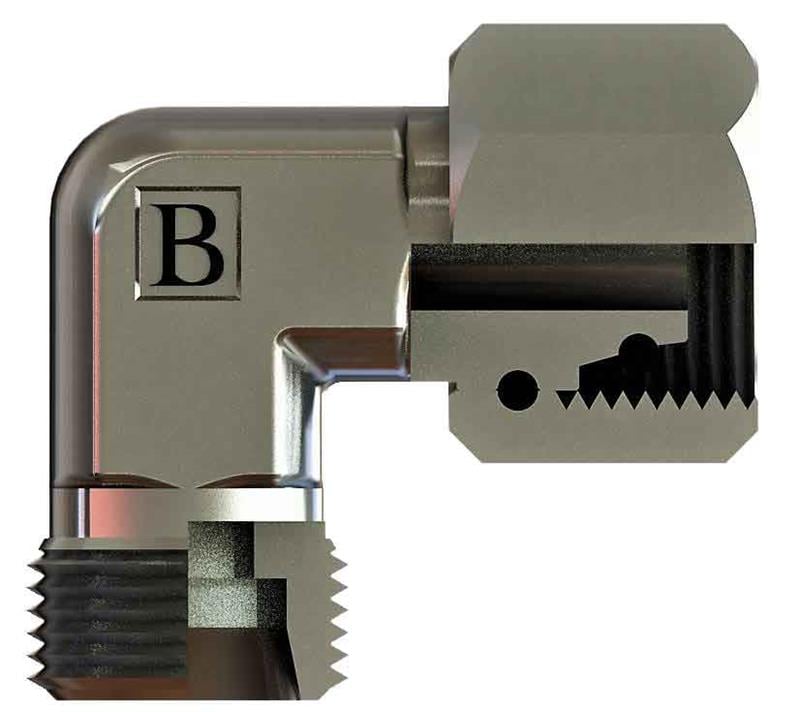

M24x1,5 ölçüsünde SB-1616-MTD-S kodlu metrik ters dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
Metrik ters dirsek ne için kullanılır?
SB-1616-MTD-S, bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.
Sık sorulan sorular
Diş ölçüsü nasıl okunur?
M24x1,5: M harfi metrik dişi, 24 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-1616-MTD-S sızdırmazlığı nasıl sağlanır?
Bu ürünün M24x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
SB-1616-MTD-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 16 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-1616-MTD-S teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M24X1,5, Diş Ölçüsü T2 16, C 36,5, E 24,5, ØD1 12, A1 24, A2 30. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
