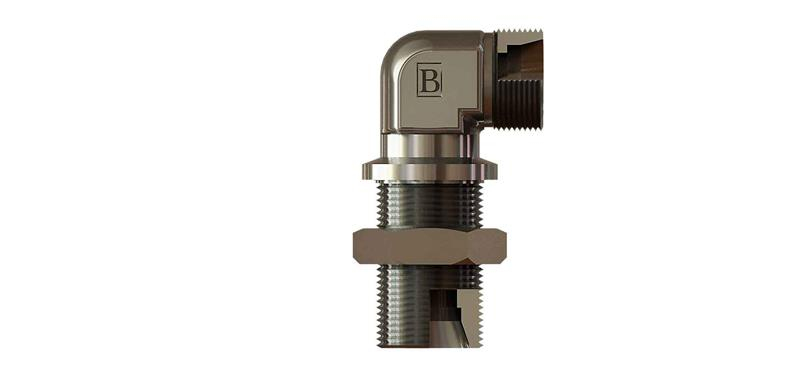

OLC SB-1616-MPGD-S: M24x1,5 ölçüsünde metrik perde geçiş dirseği. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik perde geçiş dirseği nerede kullanılır?
SB-1616-MPGD-S, M24x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.
Sık sorulan sorular
Perde geçiş rakoru nasıl monte edilir?
Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Delik fazla büyük açılırsa gövde oynar; dişli gövde çapına uygun delik açılmalıdır.
SB-1616-MPGD-S sızdırmazlığı nasıl sağlanır?
Bu ürünün M24x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
SB-1616-MPGD-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 16 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-1616-MPGD-S teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M24X1,5, C 31,5, E 24, ØD1 24,5, ØD2 12, A1 16, A2 24, A21 32. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
