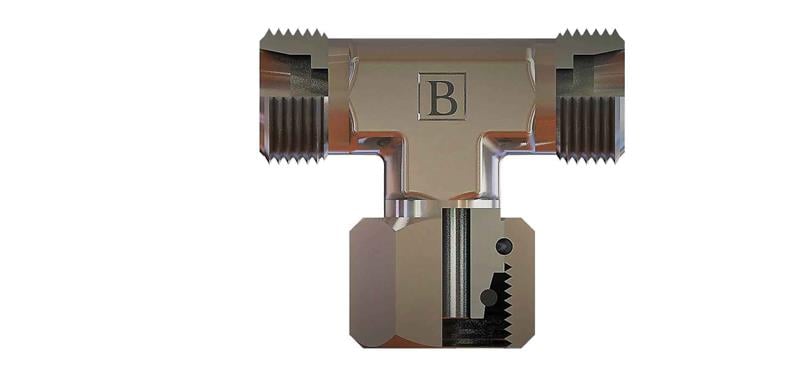

M24x1,5 ölçüsünde SB-1616-MOT-S kodlu metrik orta bacak T rakor, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
SB-1616-MOT-S ne işe yarar?
SB-1616-MOT-S, M24x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Orta bacak tipinde farklı bağlantı ucu T’nin orta kolunda bulunur; uçların konumu teknik resimde gösterilir. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.
Sık sorulan sorular
Diş ölçüsü nasıl okunur?
M24x1,5: M harfi metrik dişi, 24 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-1616-MOT-S sızdırmazlığı nasıl sağlanır?
Bu ürünün M24x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
SB-1616-MOT-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 16 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Somun, yüksük ve gövde aynı seriden seçilmelidir.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M24X1,5, Diş Ölçüsü T2 16, C 49, E 36,5, ØD1 12, A1 24, A2 30. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
