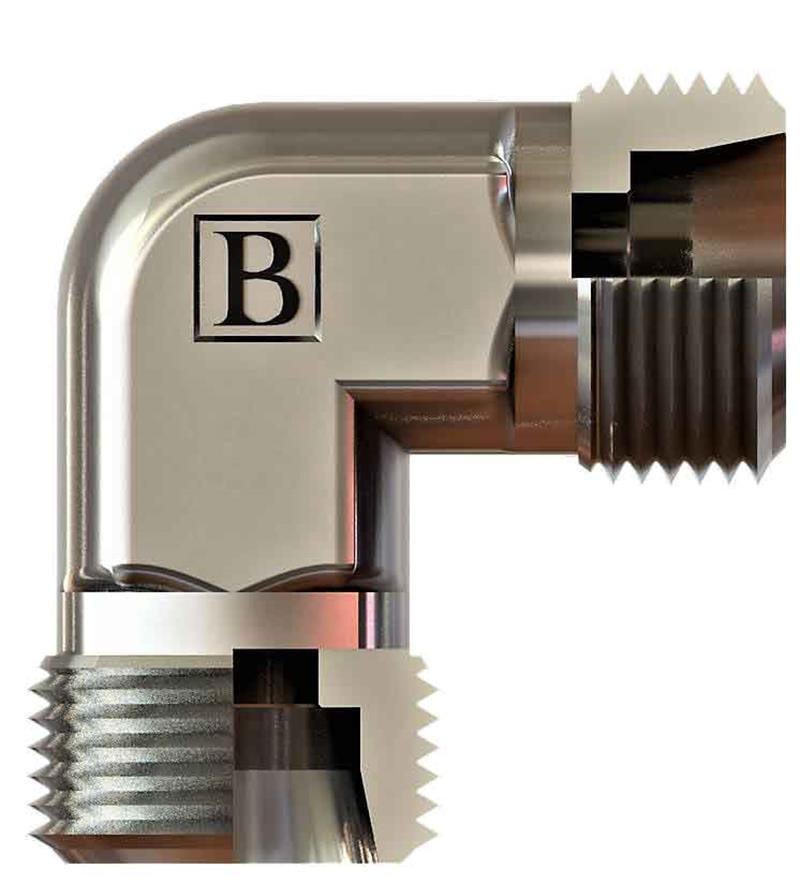

M24x1,5 ölçüsünde SB-1616-MD-S kodlu metrik dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
Metrik dirsek ne için kullanılır?
SB-1616-MD-S, M24x1,5 bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hortumun bükülme yarıçapını korumaya yardımcı olarak hortum ömrünü uzatır.
Sık sorulan sorular
M24x1,5 ne anlama gelir?
M24x1,5 ifadesindeki 24 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bağlantıda conta gerekir mi?
Bu ürünün M24x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
L ve S seri arasındaki fark nedir?
Bu ürün S (ağır) seridir ve 16 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-1616-MD-S teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M24X1,5, Boru Çapı (ØD2) 16, B 24,5, C 24,5, ØD1 12, AA 24. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M24x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
