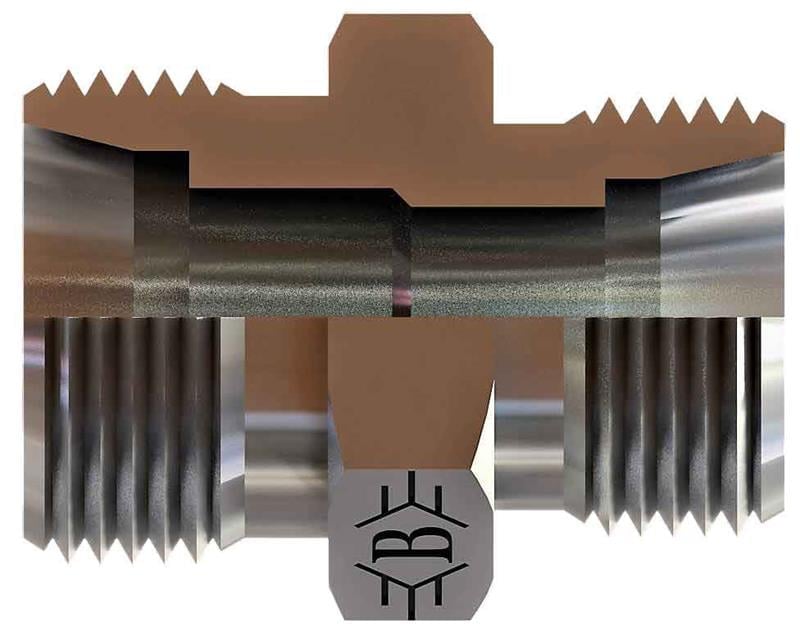

OLC SB-1612-MMON-S: M24x1,5 - M20x1,5 ölçülerinde metrik orantı nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik orantı nipel nerede kullanılır?
SB-1612-MMON-S, M24x1,5 ile M20x1,5 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı ölçüdeki iki bağlantı arasında ölçü küçültme veya büyütme (redüksiyon) için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.
Sık sorulan sorular
SB-1612-MMON-S hangi bağlantılara uyar?
Bu ürünün bir ucu M24x1,5, diğer ucu M20x1,5 bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 16 mm dış çaplı boru (S (ağır) seri) kullanılır.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1612-MMON-S ürününün M24x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
SB-1612-MMON-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 16 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-1612-MMON-S teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M24X1,5, Diş Ölçüsü T2 M20X1,5, B 20, ØD1 16, ØD2 12, ØD3 8, AA 27. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
