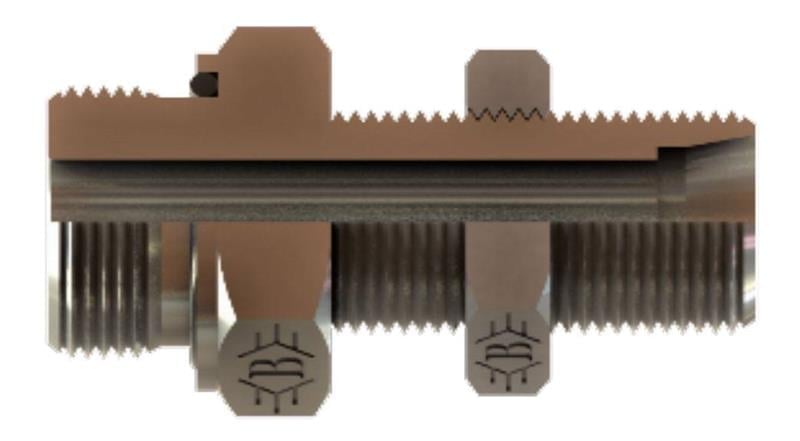

OLC SB-2216-OPGN: M22x1,5 ölçüsünde metrik orantılı perde geçişli nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
SB-2216-OPGN ne işe yarar?
SB-2216-OPGN, M22x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.
Sık sorulan sorular
SB-2216-OPGN duvara nasıl sabitlenir?
Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Sac kalınlığı, kontra somunun tam oturabileceği dişli boyu ile uyumlu olmalıdır.
SB-2216-OPGN için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M22x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
M22x1,5 ne anlama gelir?
M22x1,5 ifadesindeki 22 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-2216-OPGN ürününün M22x1,5 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
