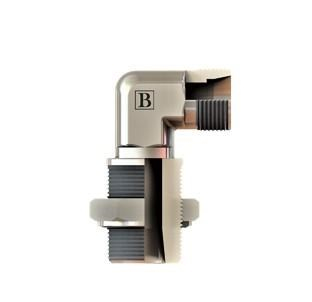

OLC SB-2215-PGD: M22x1,5 ölçüsünde metrik perde geçiş orantılı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
SB-2215-PGD ne işe yarar?
SB-2215-PGD, M22x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Hattı duvara sabitlediği için titreşimin hortuma iletilmesini azaltır.
Sık sorulan sorular
SB-2215-PGD duvara nasıl sabitlenir?
Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Delik çapı, gövdenin dişli kısmının geçeceği ölçüde olmalıdır; ölçüler teknik resimde verilir.
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M22x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 15 mm dış çaplı boru kullanılır.
Diş ölçüsü nasıl okunur?
M22x1,5: M harfi metrik dişi, 22 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-2215-PGD ürününün M22x1,5 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M22x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
