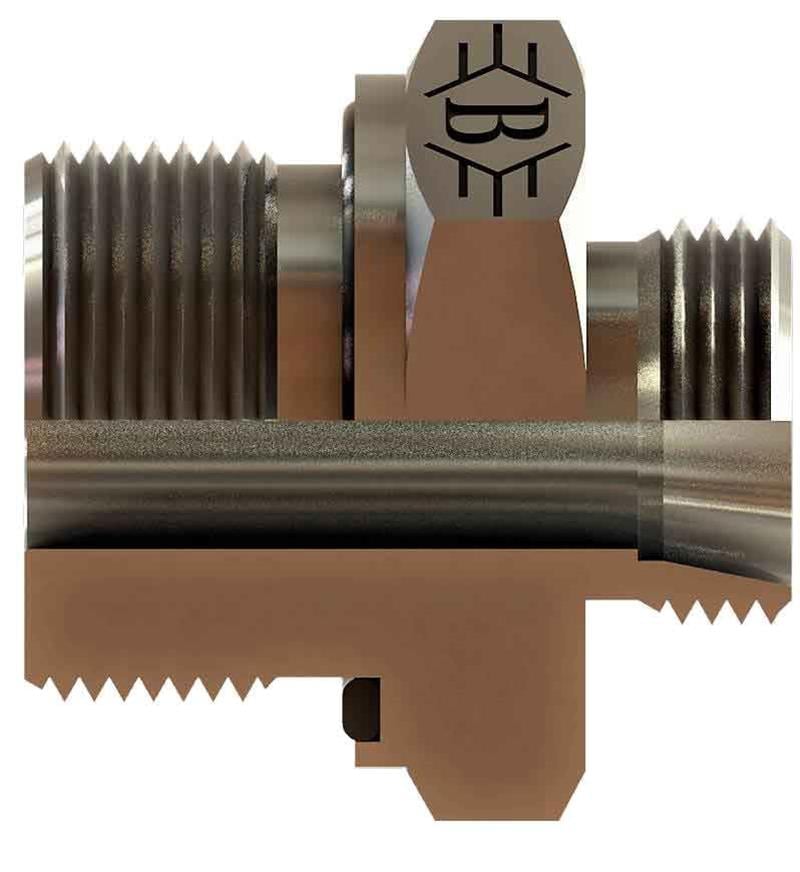

OLC SB-2215-MMBN-L: M22x1,5 ölçüsünde metrik blok - metrik 24° havşalı nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
SB-2215-MMBN-L ne işe yarar?
SB-2215-MMBN-L, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.
Sık sorulan sorular
M22x1,5 dişi nasıl tanınır?
M22x1,5 metrik diştir: 22 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
SB-2215-MMBN-L sızdırmazlığı nasıl sağlanır?
Bu ürünün M22x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 15 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M22X1,5, Diş Ölçüsü T2 M22X1,5, B 27,5, C 13, ØD1 12, ØD2 15, AA 27. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
