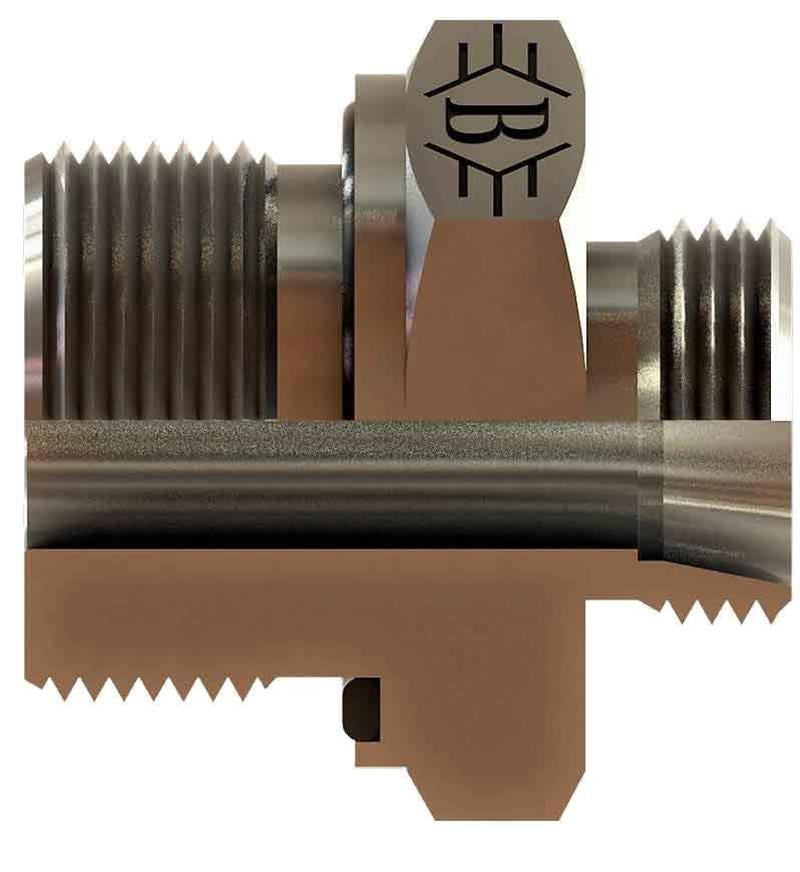

OLC SB-2212-MMBN-S: M22x1,5 - M20x1,5 ölçülerinde metrik blok - metrik 24° havşalı nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
SB-2212-MMBN-S ne işe yarar?
SB-2212-MMBN-S, M22x1,5 ile M20x1,5 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.
Sık sorulan sorular
M20x1,5 ne anlama gelir?
M20x1,5 ifadesindeki 20 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-2212-MMBN-S sızdırmazlığı nasıl sağlanır?
Bu ürünün M22x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir ve 12 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-2212-MMBN-S ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü 1 M22X1,5, Diş Ölçüsü 2 M20X1,5, Boru Çapı 12 mm, Boru Serisi S (ağır seri). Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
