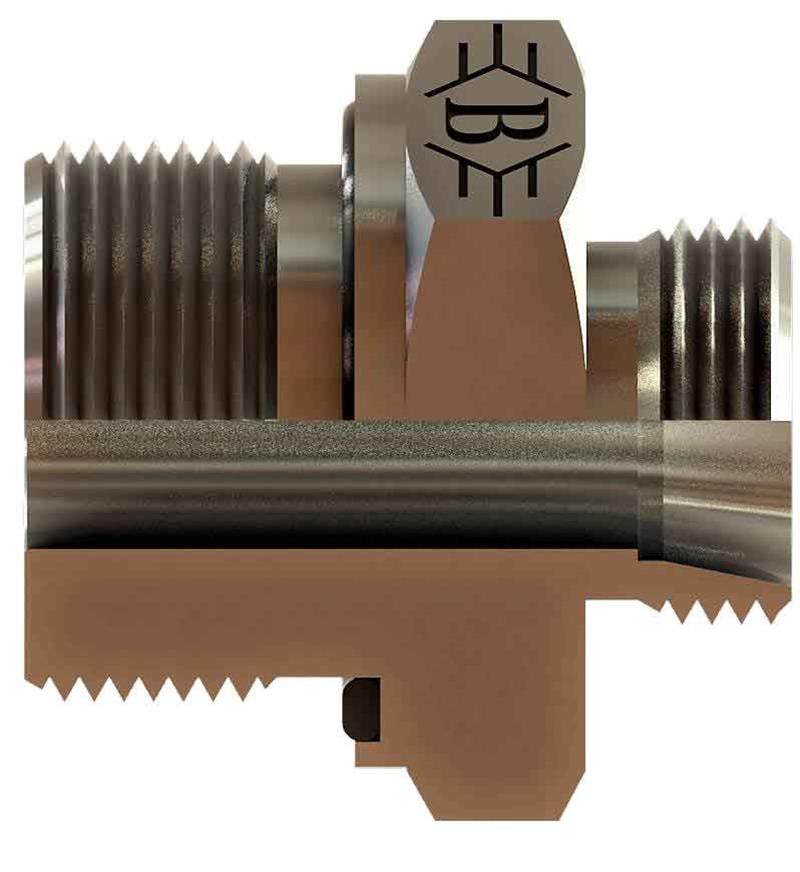

OLC SB-2210-MMBN-L: M22x1,5 - M16x1,5 ölçülerinde metrik blok - metrik 24° havşalı nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
SB-2210-MMBN-L ne işe yarar?
SB-2210-MMBN-L, M22x1,5 ile M16x1,5 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bir ucu M22x1,5, diğer ucu M16x1,5 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 10 mm dış çaplı boru (L (hafif) seri) kullanılır.
Diş ölçüsü nasıl okunur?
M22x1,5 metrik diştir: 22 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-2210-MMBN-L kodundaki "L" ne demek?
Bu ürün L (hafif) seridir ve 10 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-2210-MMBN-L teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M22X1,5, Diş Ölçüsü T2 M16X1,5, B 26,5, C 13, ØD1 8, ØD2 10, AA 27. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
