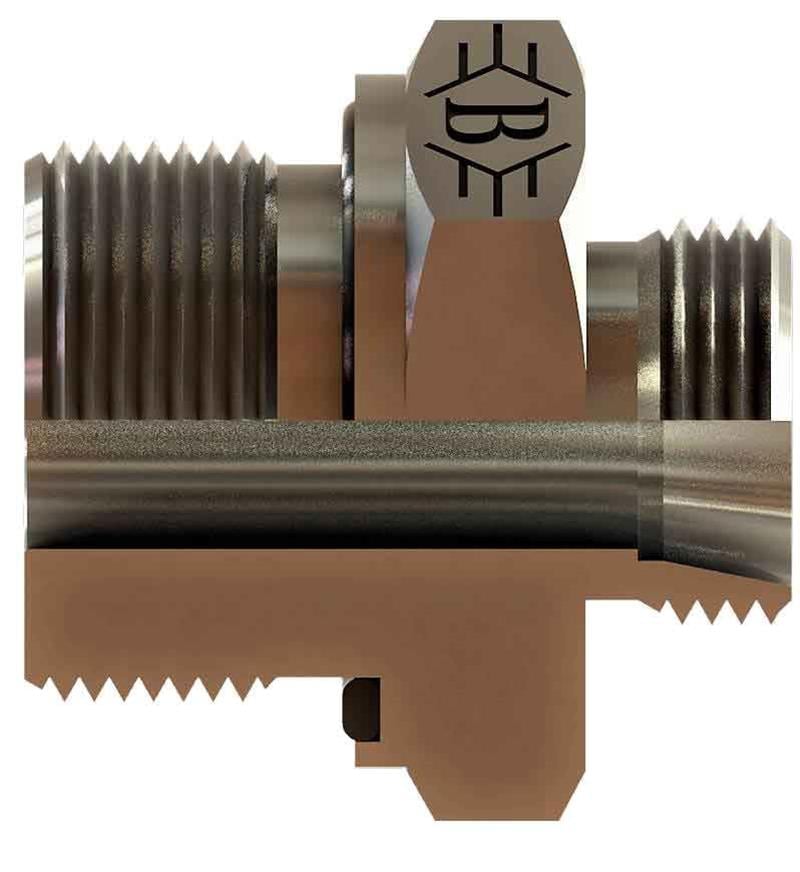

M22x1,5 - M12x1,5 ölçülerinde SB-2206-MMBN-L kodlu metrik blok - metrik 24° havşalı nipel, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
Metrik blok - metrik 24° havşalı nipel nerede kullanılır?
SB-2206-MMBN-L, M22x1,5 ile M12x1,5 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.
Sık sorulan sorular
Diş ölçüsü nasıl okunur?
M12x1,5: M harfi metrik dişi, 12 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bu bağlantı nasıl sızdırmazlık sağlar?
M22x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 6 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-2206-MMBN-L teknik ölçüleri
Tabloya göre Diş Ölçüsü 1 M22X1,5, Diş Ölçüsü 2 M12X1,5, Boru Çapı 6 mm, Boru Serisi L (hafif seri). A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
