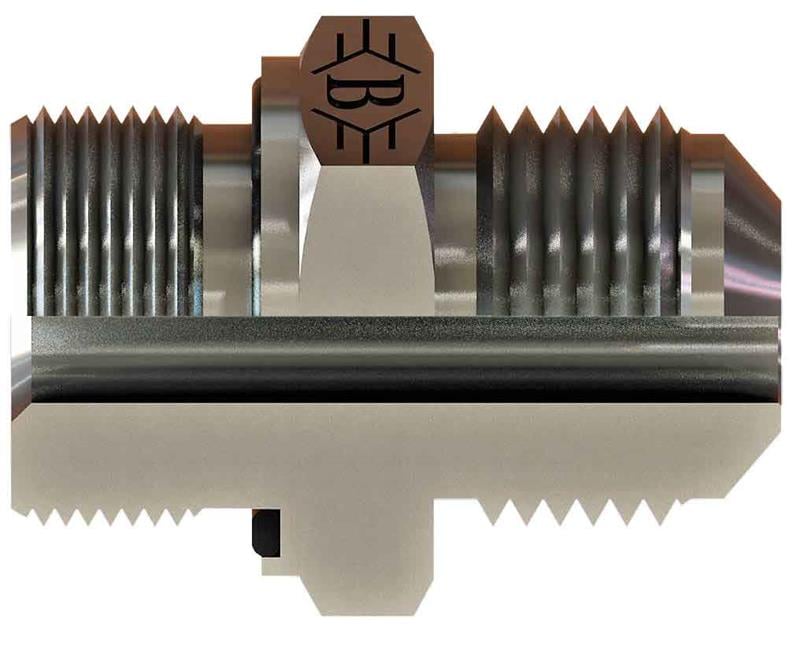

OLC SB-2219-MWN: M22x1,5 - 3/4-16 UNF ölçülerinde metrik blok UNF 37° nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik blok UNF 37° nipel ne için kullanılır?
SB-2219-MWN, M22x1,5 ile 3/4-16 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.
Sık sorulan sorular
SB-2219-MWN hangi bağlantılara uyar?
Bu ürünün bir ucu M22x1,5, diğer ucu 3/4-16 UNF bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.
M22x1,5 ne anlama gelir?
M22x1,5: M harfi metrik dişi, 22 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
SB-2219-MWN sızdırmazlığı nasıl sağlanır?
SB-2219-MWN ürününün 3/4-16 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M22X1,5, Diş Ölçüsü T2 3/4-16, B 39,5, C 13, ØD 9, AA 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
