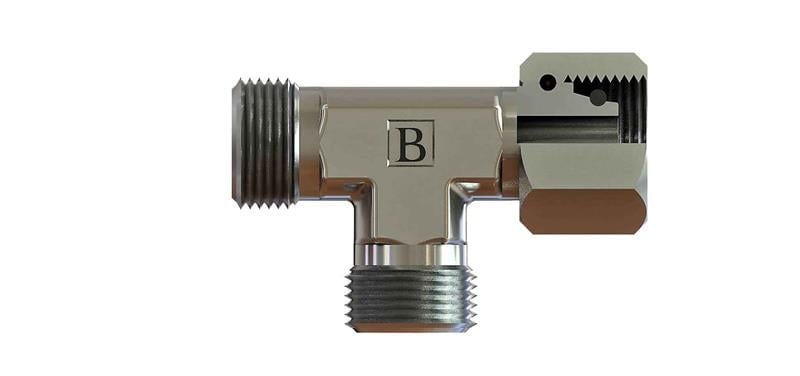

OLC SB-1515-MYT-L: M22x1,5 ölçüsünde metrik yan bacak T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
SB-1515-MYT-L ne işe yarar?
SB-1515-MYT-L, M22x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.
Sık sorulan sorular
M22x1,5 ne anlama gelir?
M22x1,5 ifadesindeki 22 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1515-MYT-L ürününün M22x1,5 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
L ve S seri arasındaki fark nedir?
Bu ürün L (hafif) seridir ve 15 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-1515-MYT-L ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 M22X1,5, Boru Çapı (ØD2) 15, B 32,5, C 21, ØD1 12, A1 19, A2 27. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
