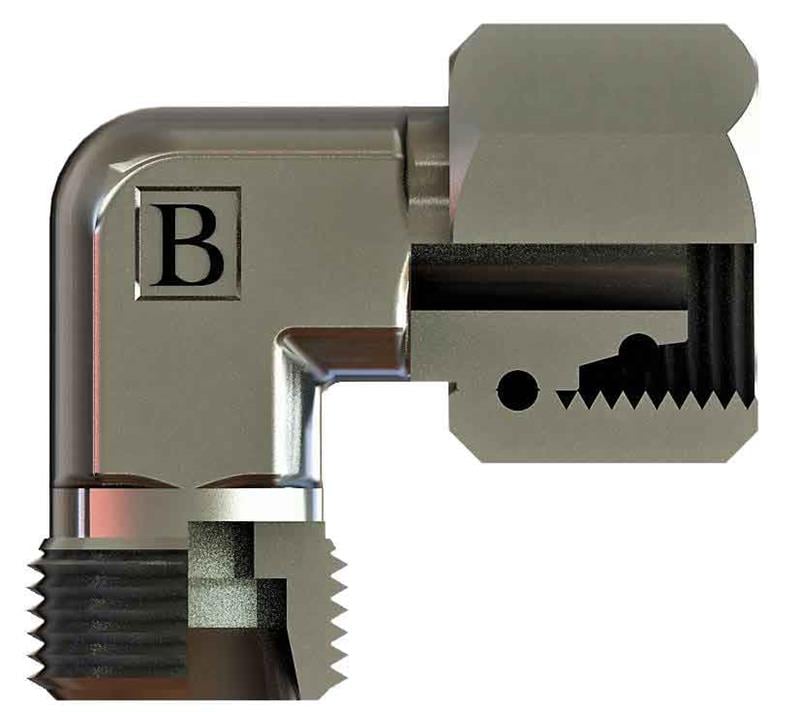

OLC SB-1515-MTD-L: M22x1,5 ölçüsünde metrik ters dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik ters dirsek nerede kullanılır?
SB-1515-MTD-L, bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Valf bloklarında ve pompa çıkışlarında geçiş parçası olarak kullanılır.
Sık sorulan sorular
M22x1,5 dişi nasıl tanınır?
M22x1,5 ifadesindeki 22 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bağlantıda conta gerekir mi?
Bu ürünün M22x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 15 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M22X1,5, Boru Çapı (ØD2) 15, B 32,5, C 21, ØD1 12, A1 19, A2 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
