OLC SB-1515-MT-L: M22x1,5 ölçüsünde metrik T rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik T rakor ne için kullanılır?

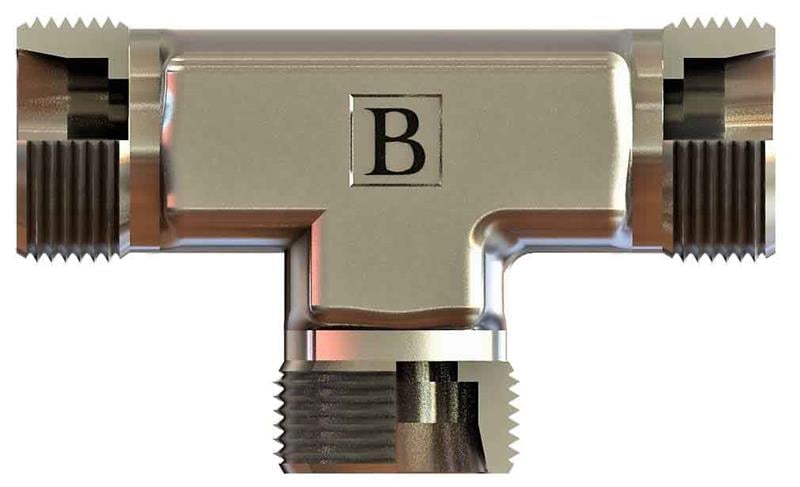

SB-1515-MT-L, M22x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Manometre, basınç şalteri veya ikinci bir hat bağlamak için ara nokta oluşturur. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.
Sık sorulan sorular
M22x1,5 dişi nasıl tanınır?
M22x1,5 ifadesindeki 22 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1515-MT-L ürününün M22x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 15 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-1515-MT-L teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M22X1,5, Boru Çapı (ØD2) 15, B 42, C 21, ØD1 12, AA 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
