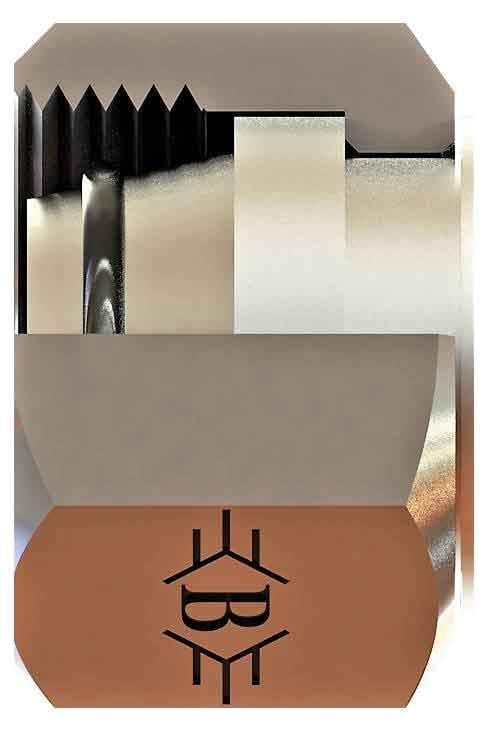

M22x1,5 15l Metrik Somunlu Tapa (SB-2215-MST-L)

OLC SB-2215-MST-L: M22x1,5 ölçüsünde metrik somunlu tapa. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

Metrik somunlu tapa nerede kullanılır?

SB-2215-MST-L, M22x1,5 erkek bir ucu kapatan somunlu (kör) tapadır. Kullanılmayan port veya hat uçlarını basınç altında kapatmak için kullanılır. Valf bloklarında boş kalan portların kapatılmasında kullanılır.

Sık sorulan sorular

SB-2215-MST-L için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M22x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 15 mm dış çaplı boru (L (hafif) seri) kullanılır.

Diş ölçüsü nasıl okunur?

M22x1,5 metrik diştir: 22 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

L (hafif) seri ne anlama gelir?

Bu ürün L (hafif) seridir ve 15 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü M22X1,5, B 15, ØD 15, AA 27. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Tapayı hattın basıncına uygun tipte seçin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
