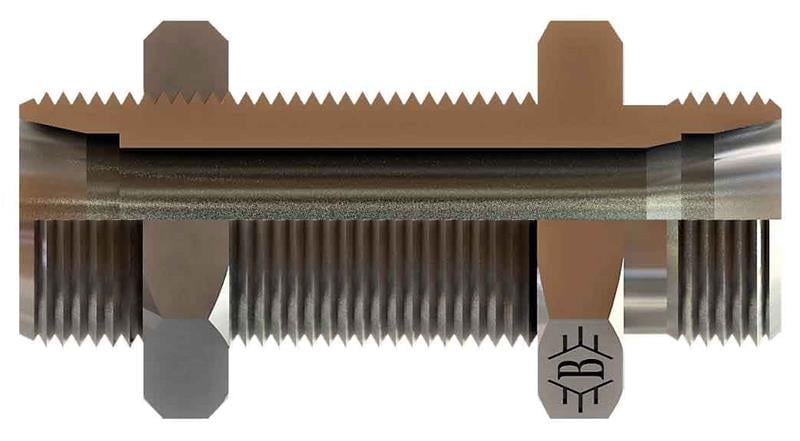

OLC SB-1515-MPGN-L: M22x1,5 ölçüsünde metrik perde geçiş nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
SB-1515-MPGN-L ne işe yarar?
SB-1515-MPGN-L, M22x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.
Sık sorulan sorular
SB-1515-MPGN-L duvara nasıl sabitlenir?
Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Delik çapı, gövdenin dişli kısmının geçeceği ölçüde olmalıdır; ölçüler teknik resimde verilir.
Diş ölçüsü nasıl okunur?
M22x1,5: M harfi metrik dişi, 22 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-1515-MPGN-L sızdırmazlığı nasıl sağlanır?
SB-1515-MPGN-L ürününün M22x1,5 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
SB-1515-MPGN-L ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 M22X1,5, Diş Ölçüsü T2 M22X1,5, C 12, E 31, ØD1 15, ØD2 12, A1 27, A2 30. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
