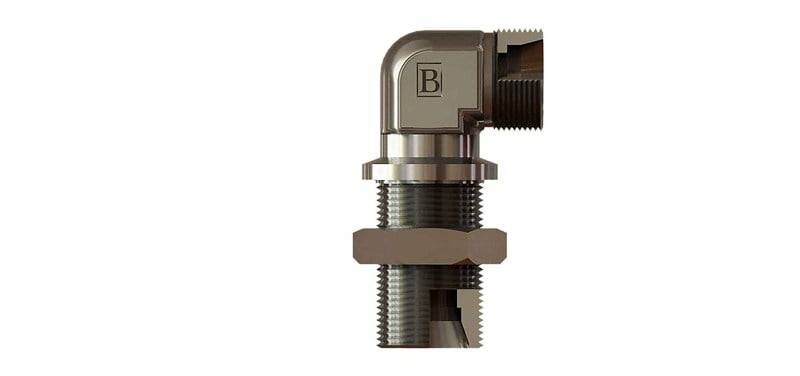

OLC SB-1515-MPGD-L: M22x1,5 ölçüsünde metrik perde geçiş dirseği. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik perde geçiş dirseği ne için kullanılır?
SB-1515-MPGD-L, M22x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Kontrol panellerinde ölçüm ve bağlantı noktalarını dışarı almak için kullanılır.
Sık sorulan sorular
Perde geçiş için delik ölçüsü nasıl belirlenir?
Gövde paneldeki delikten geçirilip karşı taraftan kontra somunla sabitlenir. Delik fazla büyük açılırsa gövde oynar; dişli gövde çapına uygun delik açılmalıdır.
M22x1,5 ne anlama gelir?
M22x1,5 ifadesindeki 22 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bağlantıda conta gerekir mi?
M22x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M22X1,5, B 31, C 23, E 21, ØD1 12, ØD2 15, A1 19, A2 30. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
