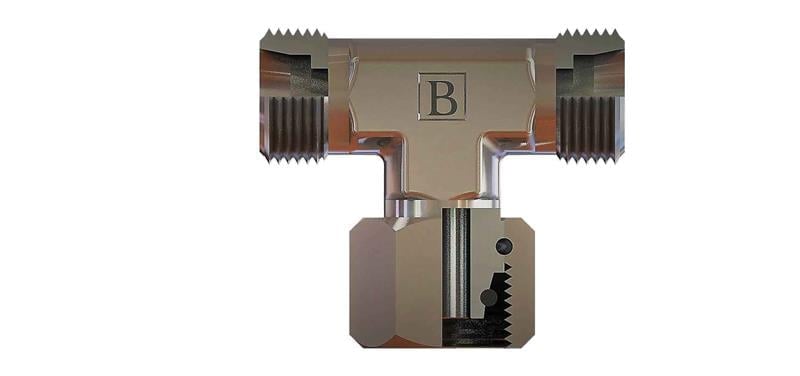

OLC SB-1515-MOT-L: M22x1,5 ölçüsünde metrik orta bacak T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik orta bacak T rakor ne için kullanılır?
SB-1515-MOT-L, M22x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.
Sık sorulan sorular
M22x1,5 ne anlama gelir?
M22x1,5: M harfi metrik dişi, 22 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bağlantıda conta gerekir mi?
SB-1515-MOT-L ürününün M22x1,5 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 15 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?

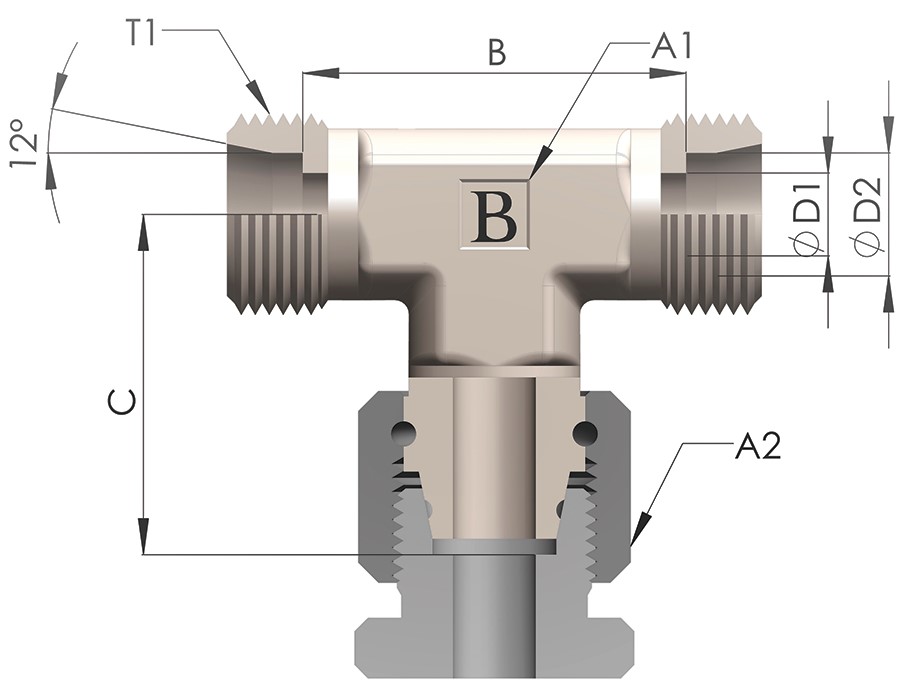

Tabloya göre Diş Ölçüsü T1 M22X1,5, Boru Çapı (ØD2) 15, B 42, C 32,5, ØD1 12, A1 19, A2 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M22x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
