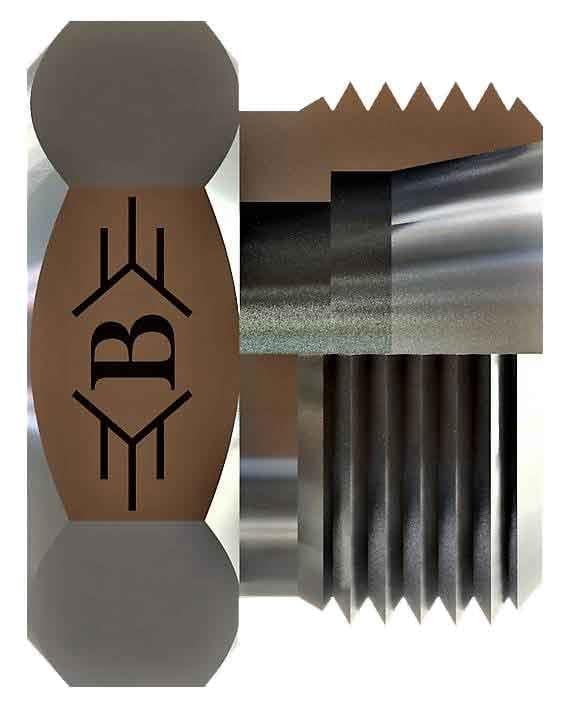

M22x1,5 15l Metrik Erkek Tapa (SB-2215-MET-L)

OLC SB-2215-MET-L: M22x1,5 ölçüsünde metrik erkek tapa. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-2215-MET-L ne işe yarar?

SB-2215-MET-L, M22x1,5 dişi bir portu kapatan tapadır. Kullanılmayan port veya hat uçlarını basınç altında kapatmak için kullanılır. Bakım sırasında sökülen hattın ucunu kapatarak yağ kaybını ve kirlenmeyi önler.

Sık sorulan sorular

SB-2215-MET-L hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M22x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 15 mm dış çaplı boru (L (hafif) seri) kullanılır.

Diş ölçüsü nasıl okunur?

M22x1,5: M harfi metrik dişi, 22 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

SB-2215-MET-L kodundaki "L" ne demek?

Bu ürün L (hafif) seridir ve 15 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

SB-2215-MET-L ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü M22X1,5, B 18, ØD 15, AA 24. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Tapayı hattın basıncına uygun tipte seçin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
