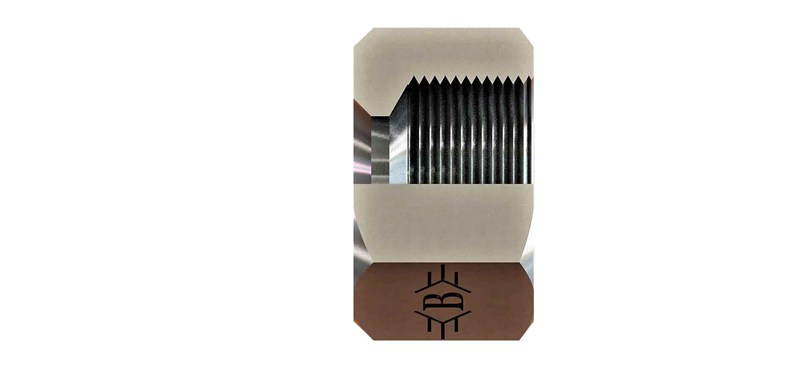

OLC SB-0115-BS-L: M22x1,5 ölçüsünde boru somunu. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Boru somunu nerede kullanılır?
SB-0115-BS-L, M22x1,5 dişli metrik 24° boru bağlantısında yüksükle birlikte kullanılan boru somunudur. Somun sıkıldıkça yüksüğü konik yuvaya iter; yüksük boruya gömülerek bağlantıyı tamamlar. Yüksük ve gövde ile birlikte tam bir boru bağlantısı oluşturur.
Sık sorulan sorular
Diş ölçüsü nasıl okunur?
M22x1,5 metrik diştir: 22 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-0115-BS-L sızdırmazlığı nasıl sağlanır?
Bu ürünün M22x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 15 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-0115-BS-L ölçüleri nelerdir?
Tabloya göre SOMU ÖLÇÜSÜ T1 M22X1,5, BORU ÇAPI ØD1 15, B 17,5, AA 27. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
