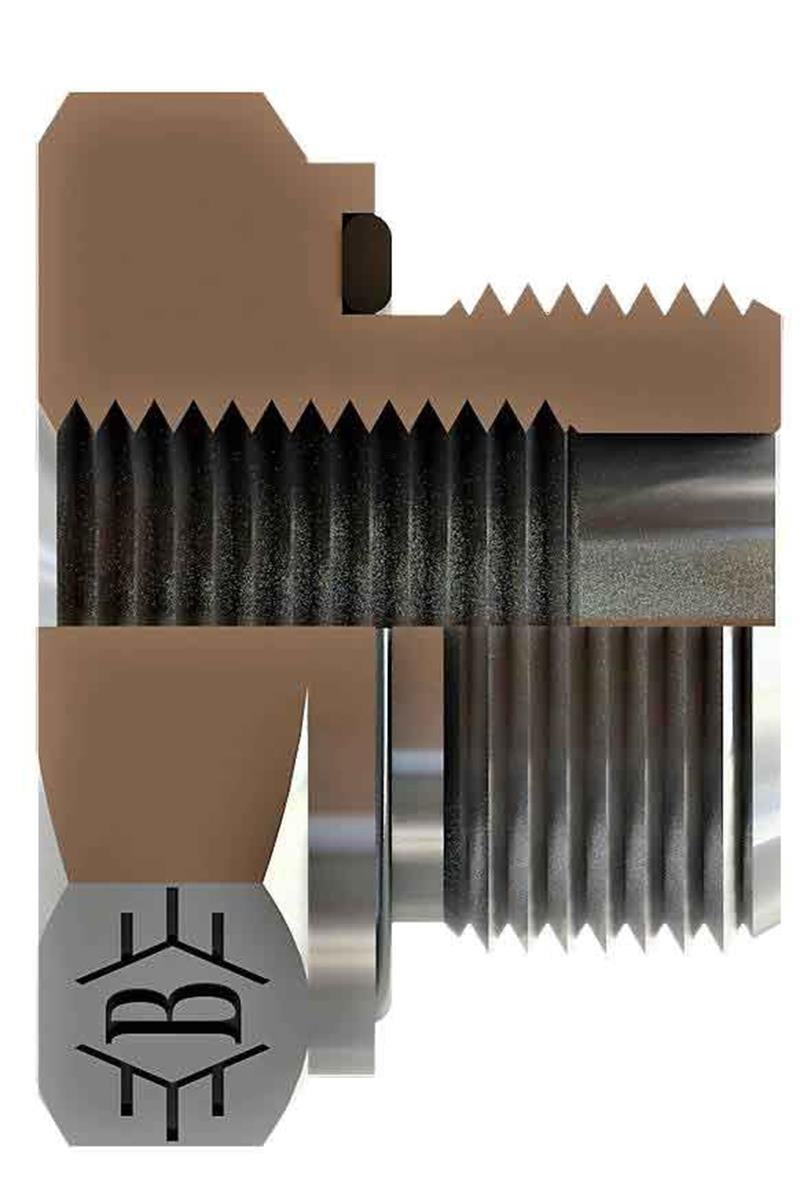

M22 X 1,5 X R3/8-19 Kısa Tip Redüksiyon (SB-2217-KRD)

M22x1,5 - 3/8" BSP ölçülerinde SB-2217-KRD kodlu BSP redüksiyon (kısa tip), OLC hidrolik rakor serisindendir.

BSP redüksiyon (kısa tip) ne için kullanılır?

SB-2217-KRD, M22x1,5 ile 3/8" BSP bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı ölçüdeki iki bağlantı arasında ölçü küçültme veya büyütme (redüksiyon) için kullanılır. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.

Sık sorulan sorular

SB-2217-KRD için karşı parça nasıl seçilir?

Bu ürünün bir ucu M22x1,5, diğer ucu 3/8" BSP bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

3/8" BSP dişi nasıl tanınır?

3/8" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 3/8" boyutunda inç başına 19 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

M22x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
