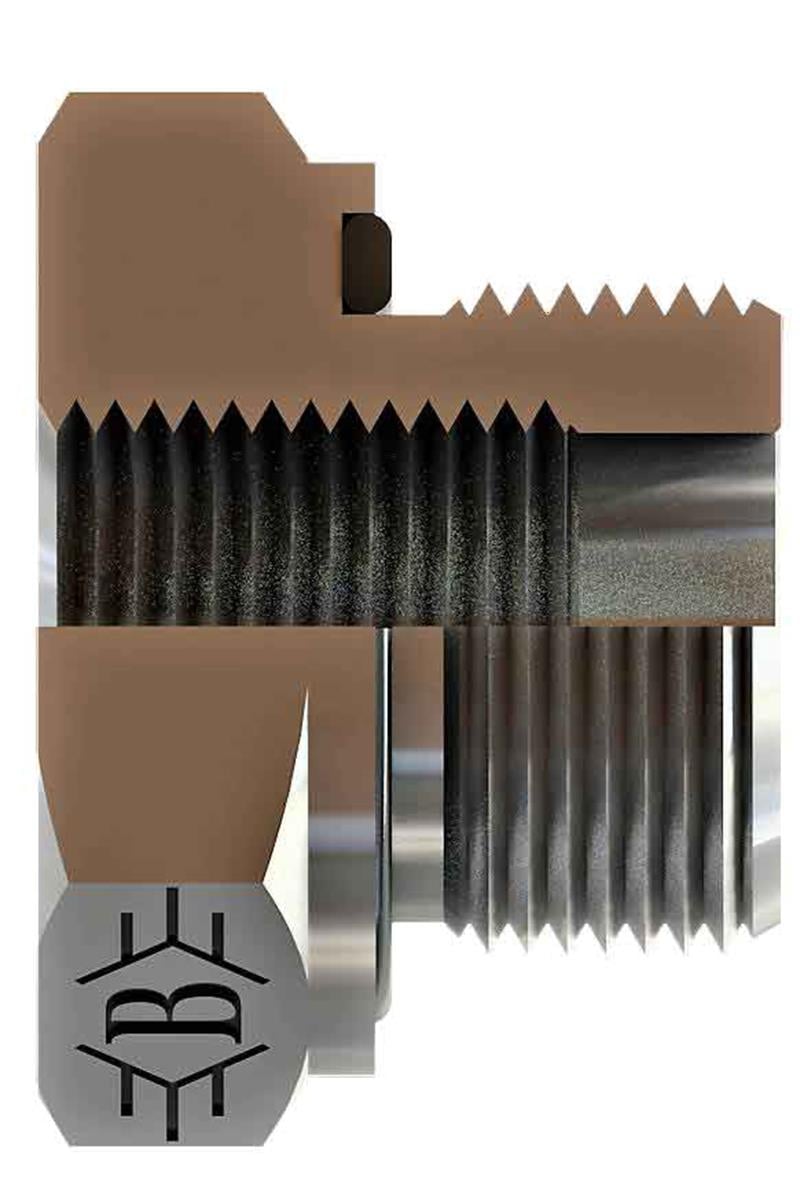

M22 X 1,5 X R1/4-19 Kısa Tip Redüksiyon (SB-2213-KRD)

SB-2213-KRD, M22x1,5 - 1/4" BSP ölçülerinde OLC BSP redüksiyon (kısa tip) ürünüdür.

BSP redüksiyon (kısa tip) ne için kullanılır?

SB-2213-KRD, M22x1,5 ile 1/4" BSP bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı ölçüdeki iki bağlantı arasında ölçü küçültme veya büyütme (redüksiyon) için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-2213-KRD için karşı parça nasıl seçilir?

Bu ürünün bir ucu M22x1,5, diğer ucu 1/4" BSP bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1/4" BSP dişi nasıl tanınır?

1/4" BSP dişte inç başına 19 diş vardır; tabloda bu ölçü R1/4-19 şeklinde yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-2213-KRD sızdırmazlığı nasıl sağlanır?

M22x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
