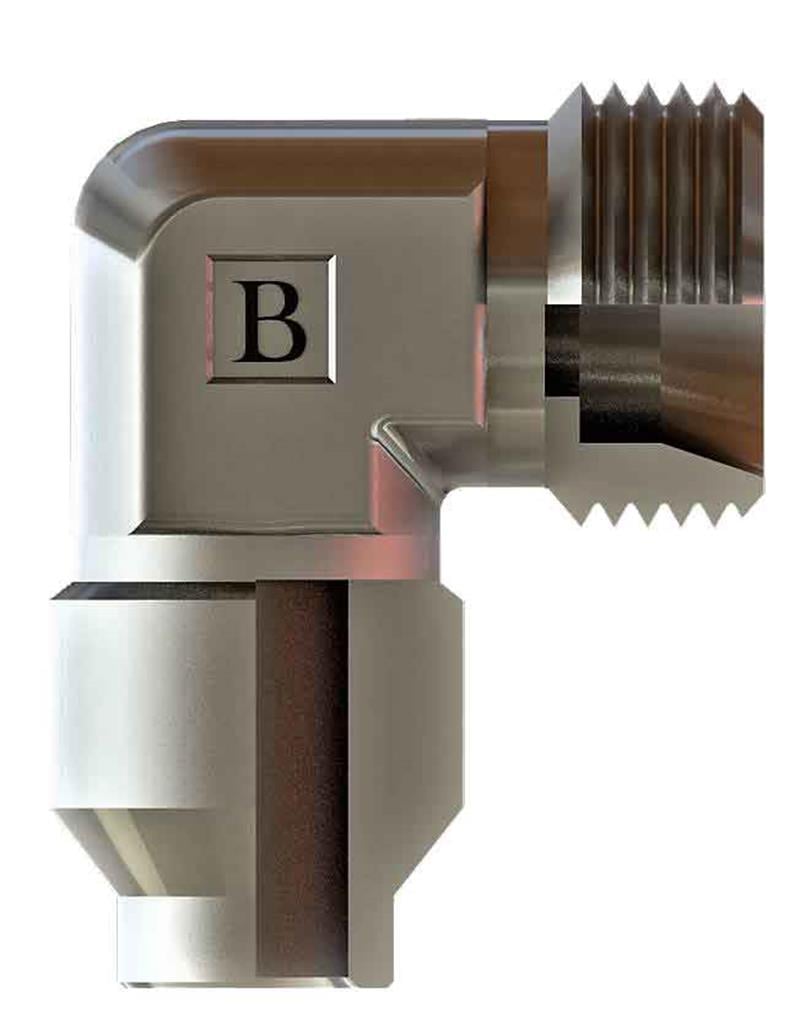

M20x1,5 12s Yb Metrik Kaynaklık Dirsek (SB-2012-MKD-S)

OLC SB-2012-MKD-S: M20x1,5 ölçüsünde metrik kaynaklık dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

Metrik kaynaklık dirsek ne için kullanılır?

SB-2012-MKD-S, M20x1,5 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Kaynak tarafı yüzeye kaynatılır, dişli tarafına hortum, boru veya tapa bağlanır. Hidrolik depo imalatında dönüş, emiş ve drenaj bağlantıları için kullanılır.

Sık sorulan sorular

SB-2012-MKD-S hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M20x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 12 mm dış çaplı boru (S (ağır) seri) kullanılır.

M20x1,5 ne anlama gelir?

M20x1,5 ifadesindeki 20 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

SB-2012-MKD-S ürününün M20x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

L ve S seri arasındaki fark nedir?

Bu ürün S (ağır) seridir ve 12 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M20x1,5) ve bağlantı standardını montajdan önce kontrol edin.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Kaynak sırasında dişli tarafı sıçramalara karşı koruyun.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
