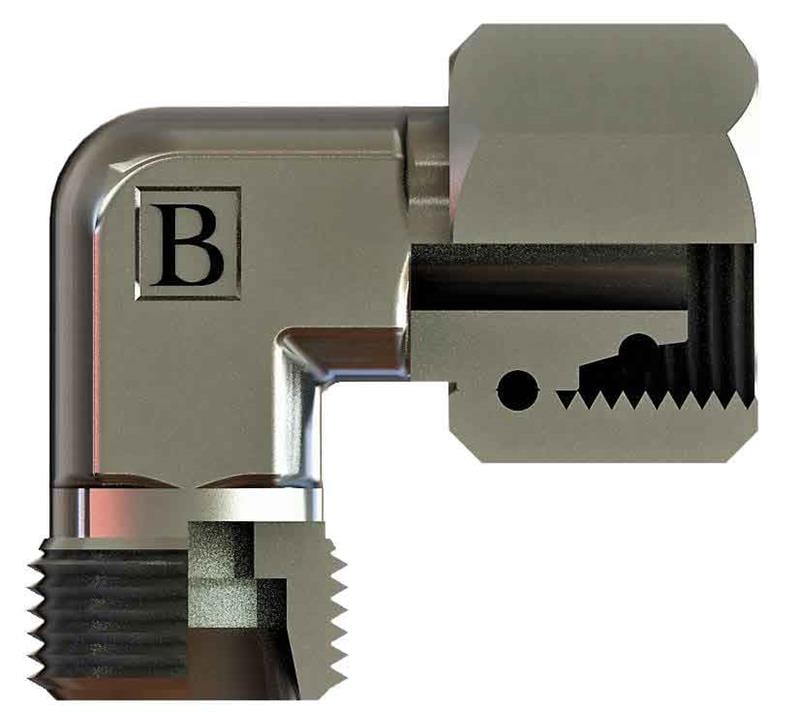

OLC SB-1212-MTD-S: M20x1,5 ölçüsünde metrik ters dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
SB-1212-MTD-S ne işe yarar?
SB-1212-MTD-S, bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.
Sık sorulan sorular
SB-1212-MTD-S için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M20x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 12 mm dış çaplı boru (S (ağır) seri) kullanılır.
Bağlantıda conta gerekir mi?
M20x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
L ve S seri arasındaki fark nedir?
Bu ürün S (ağır) seridir ve 12 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M20X1,5, Diş Ölçüsü T2 12, C 31, E 21,5, ØD1 8, A1 17, A2 24. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
