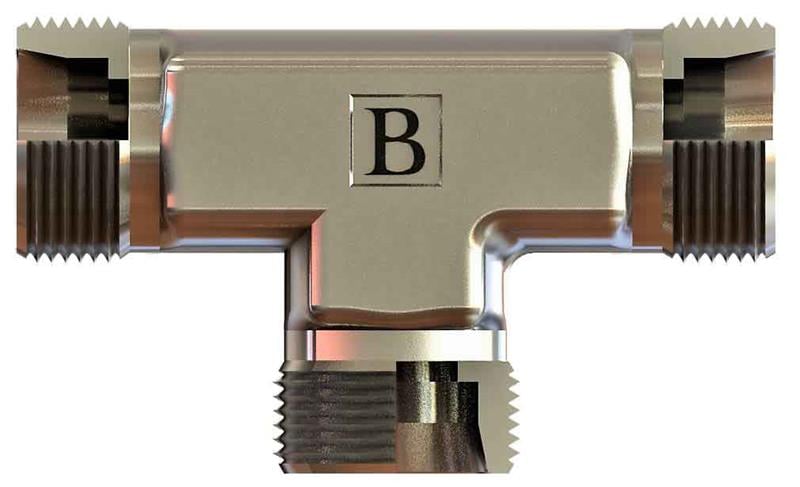

OLC SB-1212-MT-S: M20x1,5 ölçüsünde metrik T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
SB-1212-MT-S ne işe yarar?
SB-1212-MT-S, M20x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.
Sık sorulan sorular
SB-1212-MT-S hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M20x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 12 mm dış çaplı boru (S (ağır) seri) kullanılır.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1212-MT-S ürününün M20x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
L ve S seri arasındaki fark nedir?
Bu ürün S (ağır) seridir ve 12 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M20X1,5, Diş Ölçüsü T2 12, C 43, E 21,5, ØD1 8, A1 17. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M20x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
