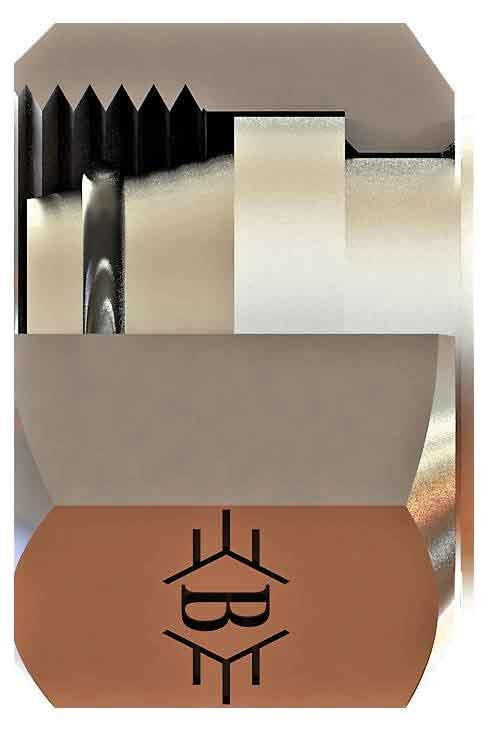

M20x1,5 ölçüsünde SB-2012-MST-S kodlu metrik somunlu tapa, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
Metrik somunlu tapa nerede kullanılır?
SB-2012-MST-S, M20x1,5 erkek bir ucu kapatan somunlu (kör) tapadır. Kullanılmayan port veya hat uçlarını basınç altında kapatmak için kullanılır. Valf bloklarında boş kalan portların kapatılmasında kullanılır.
Sık sorulan sorular
SB-2012-MST-S hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M20x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 12 mm dış çaplı boru (S (ağır) seri) kullanılır.
M20x1,5 ne anlama gelir?
M20x1,5 ifadesindeki 20 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
L ve S seri arasındaki fark nedir?
Bu ürün S (ağır) seridir ve 12 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-2012-MST-S teknik ölçüleri
Tabloya göre Diş Ölçüsü 1 M20X1,5, Boru Çapı 12 mm, Boru Serisi S (ağır seri). Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Tapayı hattın basıncına uygun tipte seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
