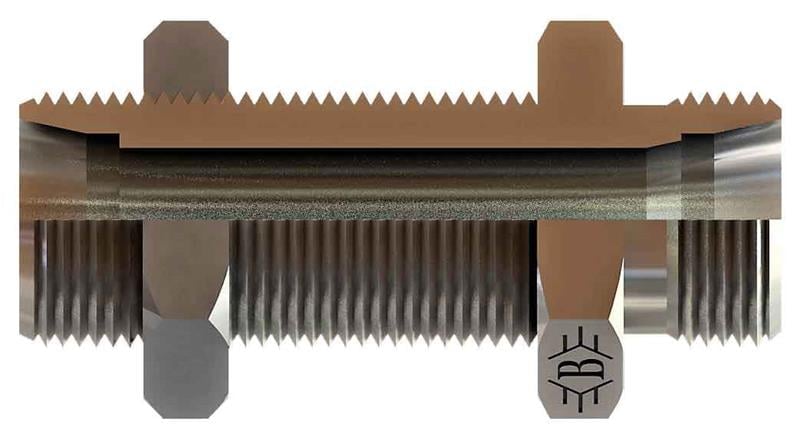

OLC SB-1212-MPGN-S: M20x1,5 ölçüsünde metrik perde geçiş nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik perde geçiş nipel ne için kullanılır?
SB-1212-MPGN-S, M20x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.
Sık sorulan sorular
SB-1212-MPGN-S duvara nasıl sabitlenir?
Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Sac kalınlığı, kontra somunun tam oturabileceği dişli boyu ile uyumlu olmalıdır.
SB-1212-MPGN-S sızdırmazlığı nasıl sağlanır?
Bu ürünün M20x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir ve 12 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M20X1,5, Diş Ölçüsü T2 M20X1,5, C 14,5, E 30,5, ØD1 12, ØD2 8, A1 27, A2 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M20x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
