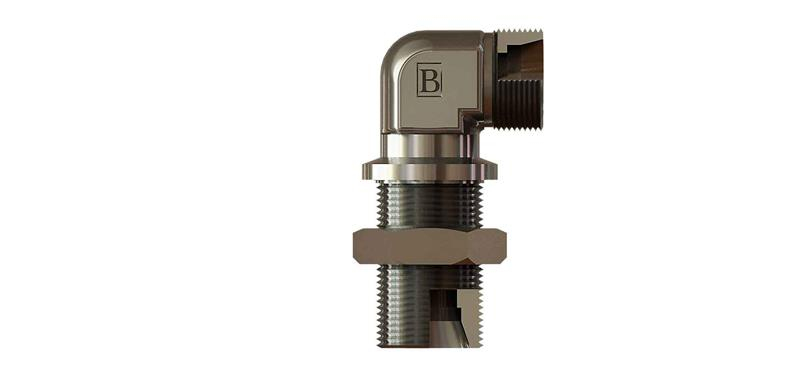

SB-1212-MPGD-S, M20x1,5 ölçüsünde OLC metrik perde geçiş dirseği ürünüdür. S (ağır) seri, 12 mm boru içindir.
Metrik perde geçiş dirseği nerede kullanılır?
SB-1212-MPGD-S, M20x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Kontrol panellerinde ölçüm ve bağlantı noktalarını dışarı almak için kullanılır.
Sık sorulan sorular
SB-1212-MPGD-S hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M20x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 12 mm dış çaplı boru (S (ağır) seri) kullanılır.
Diş ölçüsü nasıl okunur?
M20x1,5 metrik diştir: 20 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1212-MPGD-S ürününün M20x1,5 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M20X1,5, C 30,5, E 21, ØD1 21,5, ØD2 8, A1 12, A2 17, A21 27. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
