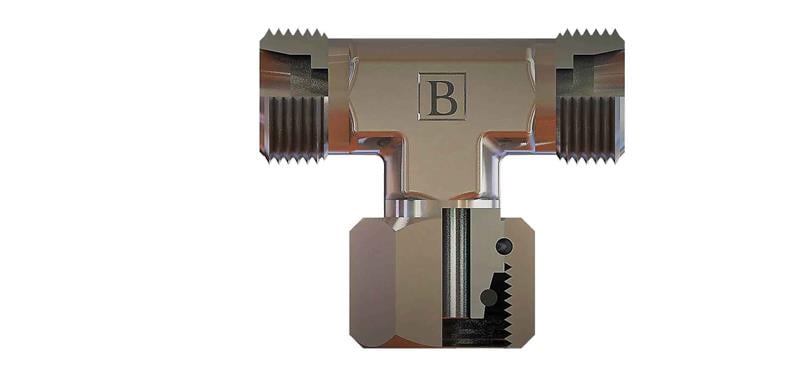

OLC SB-1212-MOT-S: M20x1,5 ölçüsünde metrik orta bacak T rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik orta bacak T rakor ne için kullanılır?
SB-1212-MOT-S, M20x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Orta bacak tipinde farklı bağlantı ucu T’nin orta kolunda bulunur; uçların konumu teknik resimde gösterilir. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.
Sık sorulan sorular
SB-1212-MOT-S için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M20x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 12 mm dış çaplı boru (S (ağır) seri) kullanılır.
SB-1212-MOT-S sızdırmazlığı nasıl sağlanır?
Bu ürünün M20x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
L ve S seri arasındaki fark nedir?
Bu ürün S (ağır) seridir ve 12 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-1212-MOT-S teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M20X1,5, Diş Ölçüsü T2 12, C 43, E 31, ØD1 8, A1 17, A2 24. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
