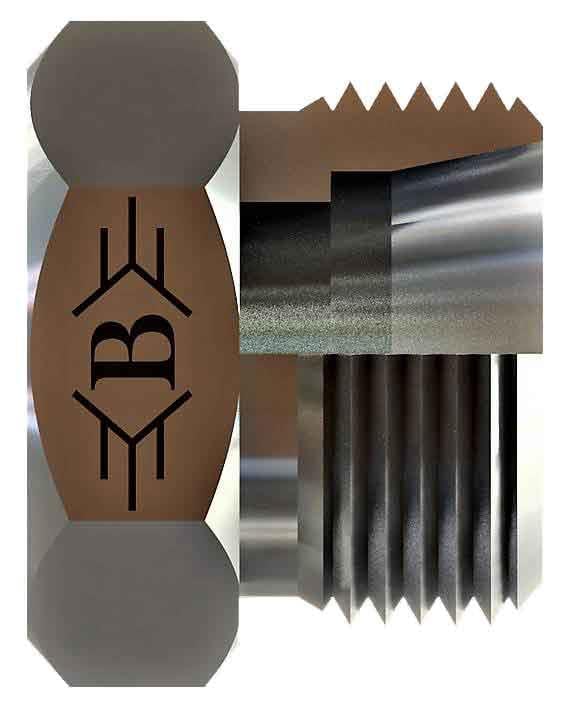

M20x1,5 12s Metrik Erkek Tapa (SB-2012-MET-S)

M20x1,5 ölçüsünde SB-2012-MET-S kodlu metrik erkek tapa, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.

SB-2012-MET-S ne işe yarar?

SB-2012-MET-S, M20x1,5 dişi bir portu kapatan tapadır. Kullanılmayan port veya hat uçlarını basınç altında kapatmak için kullanılır. Valf bloklarında boş kalan portların kapatılmasında kullanılır.

Sık sorulan sorular

SB-2012-MET-S hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M20x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 12 mm dış çaplı boru (S (ağır) seri) kullanılır.

M20x1,5 dişi nasıl tanınır?

M20x1,5 metrik diştir: 20 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

S (ağır) seri ne anlama gelir?

Bu ürün S (ağır) seridir ve 12 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

SB-2012-MET-S teknik ölçüleri

Tabloya göre Diş Ölçüsü M20X1,5, B 22, ØD 12, AA 22. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Tapayı hattın basıncına uygun tipte seçin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
