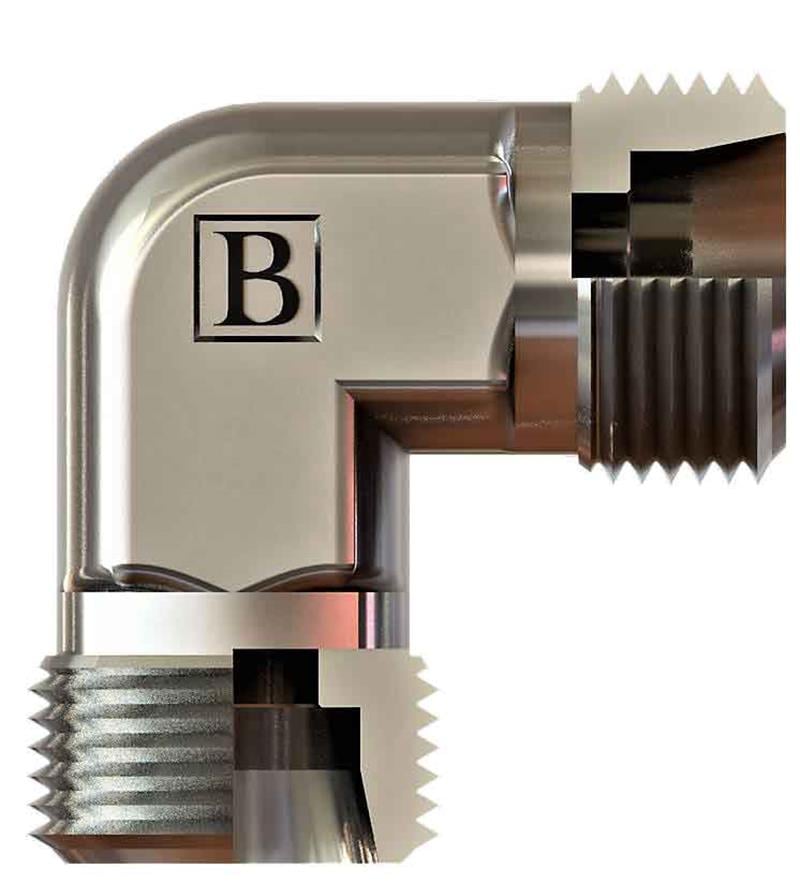

OLC SB-1212-MD-S: M20x1,5 ölçüsünde metrik dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
SB-1212-MD-S ne işe yarar?
SB-1212-MD-S, M20x1,5 bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.
Sık sorulan sorular
SB-1212-MD-S için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M20x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 12 mm dış çaplı boru (S (ağır) seri) kullanılır.
Bağlantıda conta gerekir mi?
Bu ürünün M20x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
SB-1212-MD-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 12 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-1212-MD-S teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M20X1,5, Boru Çapı (ØD2) 12, B 21,5, C 21,5, ØD1 8, AA 17. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M20x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
