M18x1,5 - M16x1,5 ölçülerinde SB-1810-MMBN-L kodlu metrik blok - metrik 24° havşalı nipel, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
Metrik blok - metrik 24° havşalı nipel ne için kullanılır?
SB-1810-MMBN-L, M18x1,5 ile M16x1,5 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.
Sık sorulan sorular
SB-1810-MMBN-L hangi bağlantılara uyar?
Bu ürünün bir ucu M18x1,5, diğer ucu M16x1,5 bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 10 mm dış çaplı boru (L (hafif) seri) kullanılır.
M16x1,5 ne anlama gelir?
M16x1,5: M harfi metrik dişi, 16 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bu bağlantı nasıl sızdırmazlık sağlar?
Bu ürünün M18x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
SB-1810-MMBN-L teknik ölçüleri

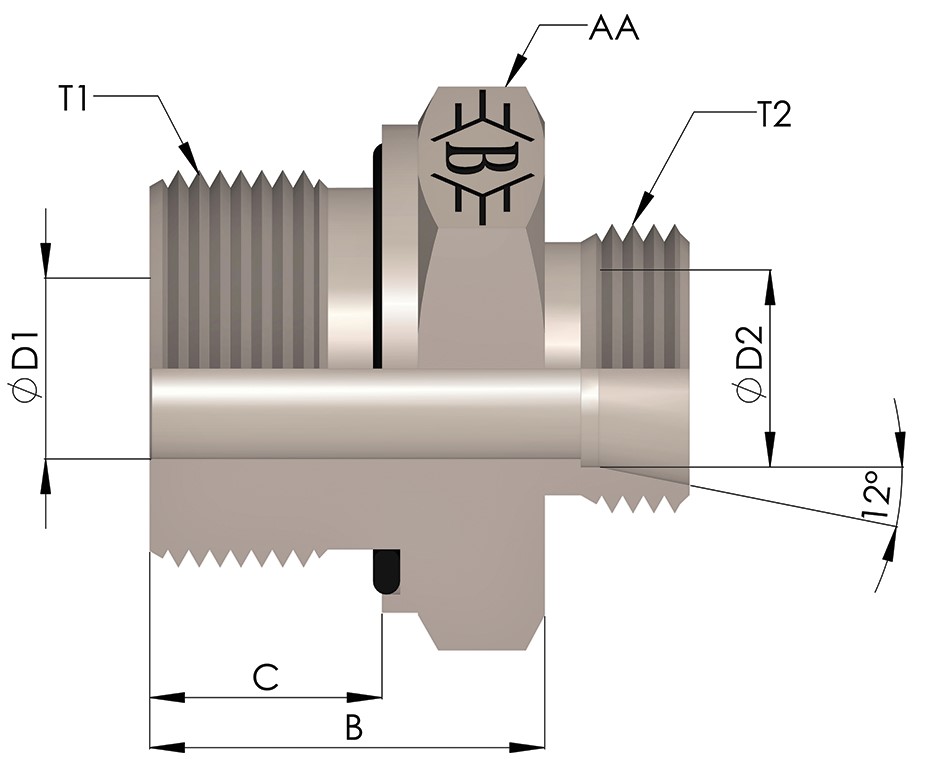

Tabloya göre Diş Ölçüsü T1 M18X1,5, Diş Ölçüsü T2 M16X1,5, B 24,5, C 12, ØD1 8, ØD2 10, AA 22. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
