SB-1819-MWN, M18x1,5 - 3/4-16 UNF ölçülerinde OLC metrik blok UNF 37° nipel ürünüdür.
Metrik blok UNF 37° nipel ne için kullanılır?
SB-1819-MWN, M18x1,5 ile 3/4-16 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bir ucu M18x1,5, diğer ucu 3/4-16 UNF bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
Diş ölçüsü nasıl okunur?
3/4-16 UNF ifadesinde 3/4" nominal diş çapını, 16 ise inç başına diş sayısını gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-1819-MWN sızdırmazlığı nasıl sağlanır?
Bu ürünün M18x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.
SB-1819-MWN teknik ölçüleri

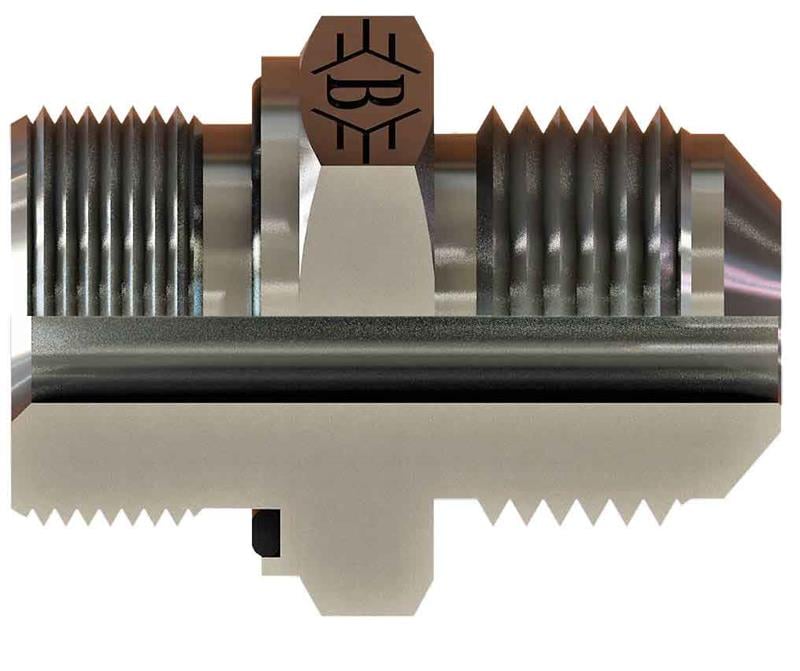

Tabloya göre Diş Ölçüsü T1 M18X1,5, Diş Ölçüsü T2 3/4-16, B 37,5, C 12, ØD 9, AA 22. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M18x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
