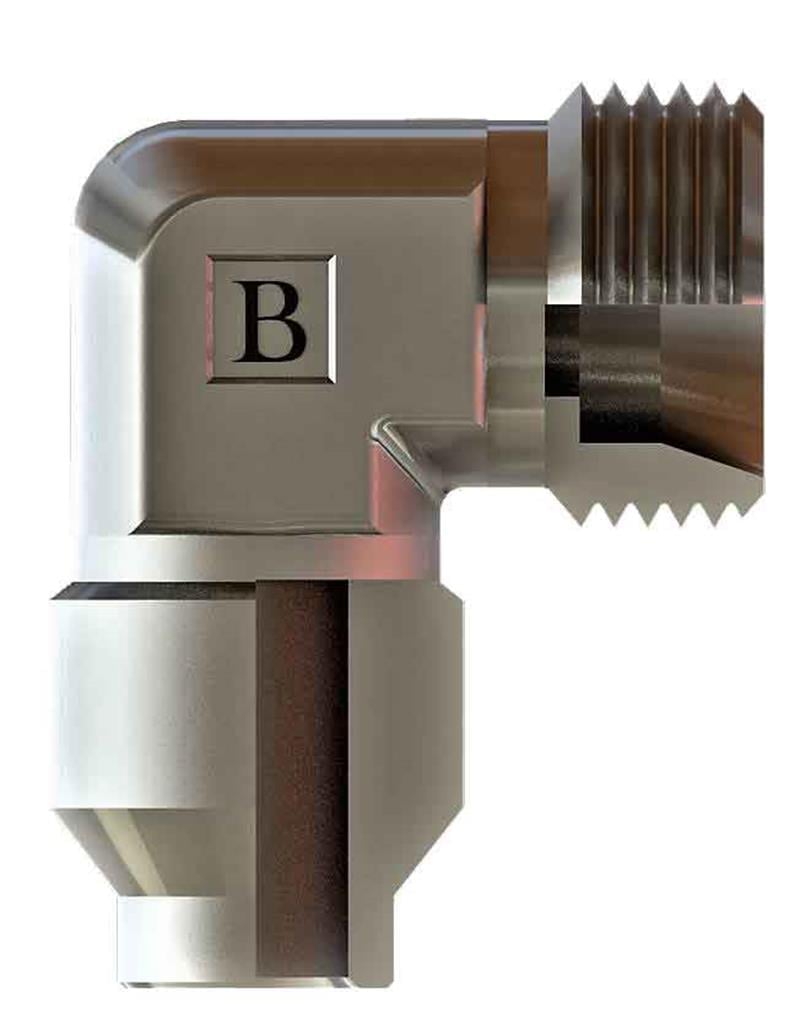

SB-1812-MKD-L, M18x1,5 ölçüsünde OLC metrik kaynaklık dirsek ürünüdür. L (hafif) seri, 12 mm boru içindir.
Metrik kaynaklık dirsek ne için kullanılır?
SB-1812-MKD-L, M18x1,5 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Kaynak tarafı yüzeye kaynatılır, dişli tarafına hortum, boru veya tapa bağlanır. Özel manifold ve boru tesisatlarında bağlantı noktası oluşturur.
Sık sorulan sorular
SB-1812-MKD-L hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M18x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 12 mm dış çaplı boru (L (hafif) seri) kullanılır.
SB-1812-MKD-L sızdırmazlığı nasıl sağlanır?
SB-1812-MKD-L ürününün M18x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
L ve S seri arasındaki fark nedir?
Bu ürün L (hafif) seridir ve 12 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-1812-MKD-L ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü M18X1,5, B 17, C 25,5, ØD 12, ØD1 10, ØD2 12, AA 17. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Kaynak sırasında dişli tarafı sıçramalara karşı koruyun.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
