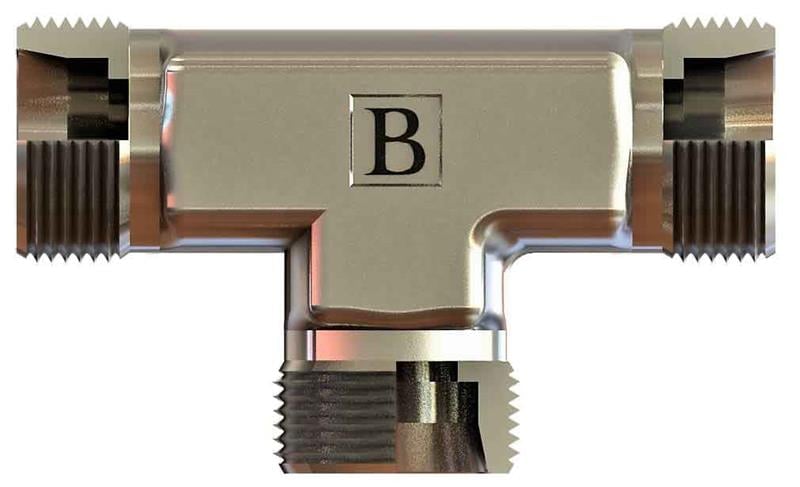

SB-1212-MT-L, M18x1,5 ölçüsünde OLC metrik T rakor ürünüdür. L (hafif) seri, 12 mm boru içindir.
Metrik T rakor ne için kullanılır?
SB-1212-MT-L, M18x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Manometre, basınç şalteri veya ikinci bir hat bağlamak için ara nokta oluşturur. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.
Sık sorulan sorular
SB-1212-MT-L için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M18x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 12 mm dış çaplı boru (L (hafif) seri) kullanılır.
Bağlantıda conta gerekir mi?
SB-1212-MT-L ürününün M18x1,5 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
SB-1212-MT-L kodundaki "L" ne demek?
Bu ürün L (hafif) seridir ve 12 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-1212-MT-L teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M18X1,5, Boru Çapı (ØD2) 12, B 34, C 17, ØD1 10, AA 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
