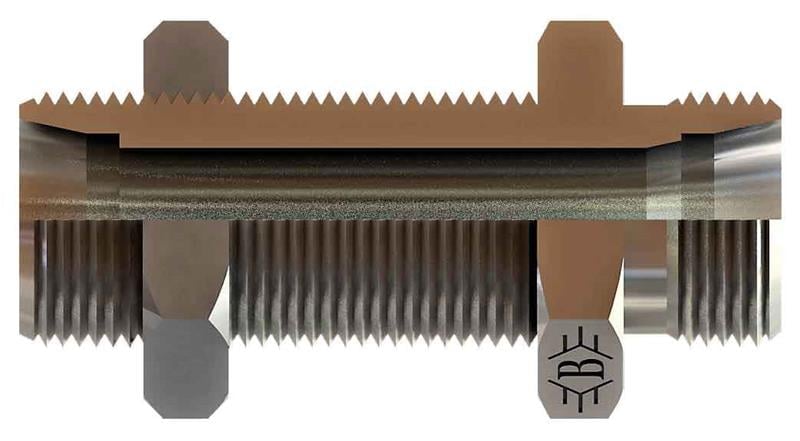

M18x1,5 12l Metrik Perde Geçiş Nipel (SB-1212-MPGN-L)

M18x1,5 ölçüsünde SB-1212-MPGN-L kodlu metrik perde geçiş nipel, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.

Metrik perde geçiş nipel ne için kullanılır?

SB-1212-MPGN-L, M18x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.

Sık sorulan sorular

SB-1212-MPGN-L duvara nasıl sabitlenir?

Duvara gövdenin geçeceği kadar delik açılır; gövde delikten geçirilir ve kontra somunla sıkılır. Delik fazla büyük açılırsa gövde oynar; dişli gövde çapına uygun delik açılmalıdır.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi M18x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 12 mm dış çaplı boru (L (hafif) seri) kullanılır.

Diş ölçüsü nasıl okunur?

M18x1,5: M harfi metrik dişi, 18 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

L ve S seri arasındaki fark nedir?

Bu ürün L (hafif) seridir ve 12 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
