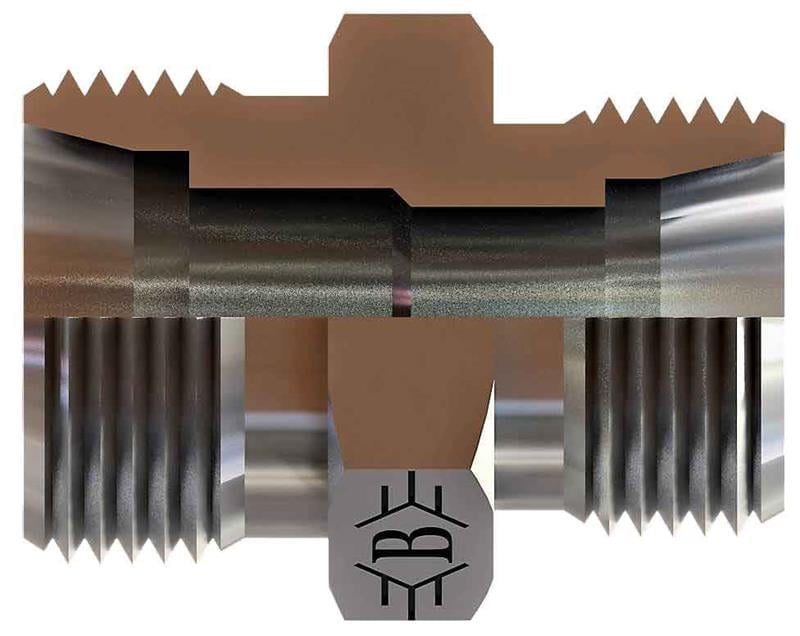

OLC SB-1208-MMON-L: M18x1,5 - M14x1,5 ölçülerinde metrik orantı nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik orantı nipel nerede kullanılır?
SB-1208-MMON-L, M18x1,5 ile M14x1,5 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı ölçüdeki iki bağlantı arasında ölçü küçültme veya büyütme (redüksiyon) için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.
Sık sorulan sorular
Diş ölçüsü nasıl okunur?
M14x1,5 metrik diştir: 14 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
SB-1208-MMON-L sızdırmazlığı nasıl sağlanır?
M18x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 12 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M18X1,5, Diş Ölçüsü T2 M14X1,5, B 13, ØD1 12, ØD2 8, ØD3 6, AA 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M18x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
