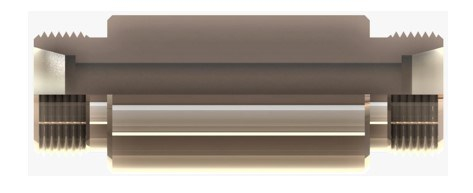

SB-1810-MKPGN-S, M18x1,5 ölçüsünde OLC metrik perde geçişli kaynaklık nipel ürünüdür. S (ağır) seri, 10 mm boru içindir.
Metrik perde geçişli kaynaklık nipel ne için kullanılır?
SB-1810-MKPGN-S, M18x1,5 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Kaynak tarafı yüzeye kaynatılır, dişli tarafına hortum, boru veya tapa bağlanır. Hidrolik depo imalatında dönüş, emiş ve drenaj bağlantıları için kullanılır.
Sık sorulan sorular
SB-1810-MKPGN-S için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M18x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 10 mm dış çaplı boru (S (ağır) seri) kullanılır.
M18x1,5 ne anlama gelir?
M18x1,5 ifadesindeki 18 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bağlantıda conta gerekir mi?
Bu ürünün M18x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir ve 10 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Kaynak sırasında dişli tarafı sıçramalara karşı koruyun.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
