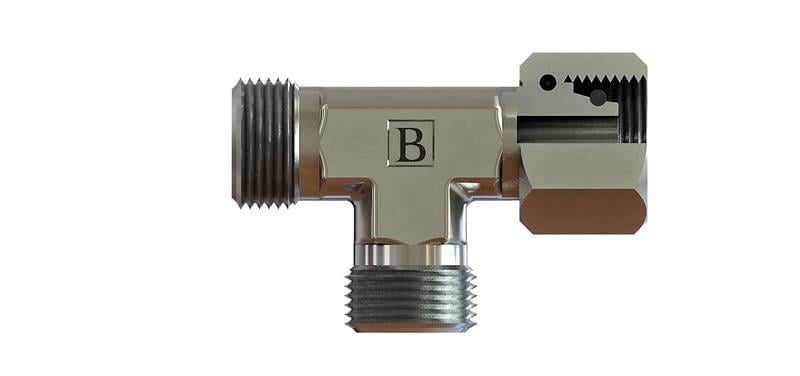

SB-1010-MYT-S, M18x1,5 ölçüsünde OLC metrik yan bacak T rakor ürünüdür. S (ağır) seri, 10 mm boru içindir.
Metrik yan bacak T rakor ne için kullanılır?
SB-1010-MYT-S, M18x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M18x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 10 mm dış çaplı boru (S (ağır) seri) kullanılır.
M18x1,5 dişi nasıl tanınır?
M18x1,5 ifadesindeki 18 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
L ve S seri arasındaki fark nedir?
Bu ürün S (ağır) seridir ve 10 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-1010-MYT-S teknik ölçüleri

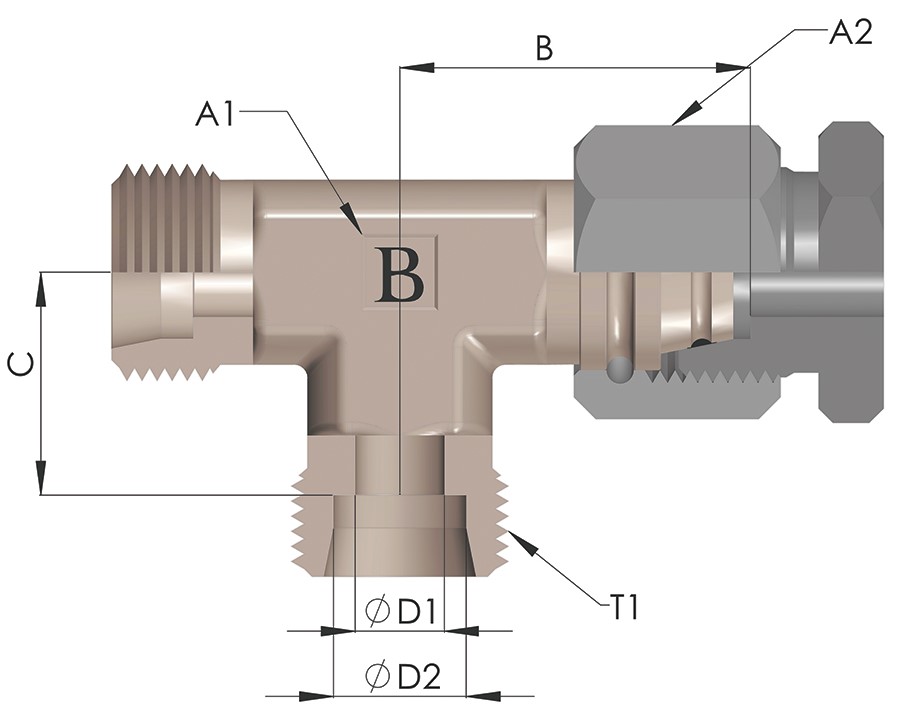

Tabloya göre Diş Ölçüsü T1 M18X1,5, Diş Ölçüsü T2 10, C 30, E 17,5, ØD1 7, A1 17, A2 22. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
