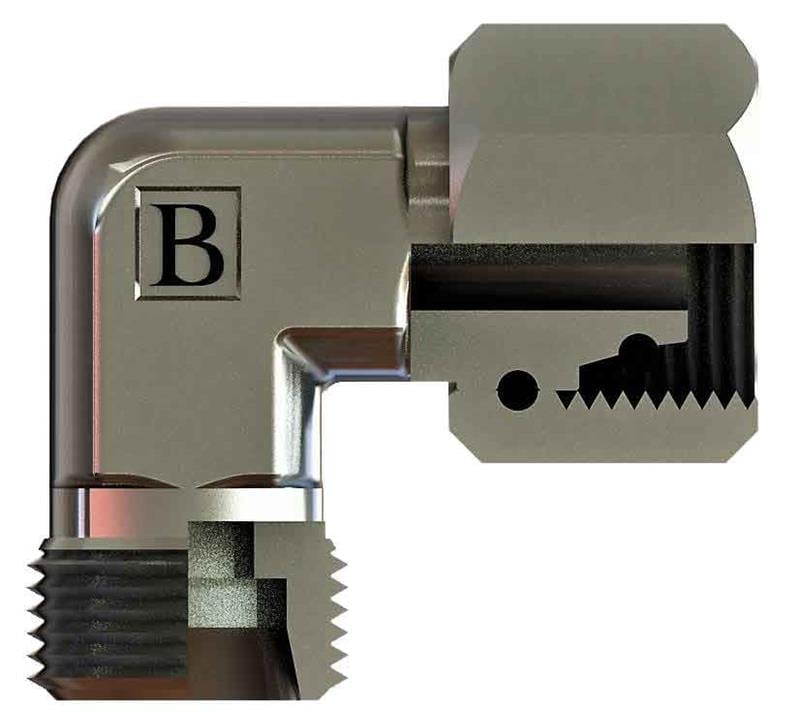

SB-1010-MTD-S, M18x1,5 ölçüsünde OLC metrik ters dirsek ürünüdür. S (ağır) seri, 10 mm boru içindir.
Metrik ters dirsek nerede kullanılır?
SB-1010-MTD-S, bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Valf bloklarında ve pompa çıkışlarında geçiş parçası olarak kullanılır.
Sık sorulan sorular
SB-1010-MTD-S hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M18x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 10 mm dış çaplı boru (S (ağır) seri) kullanılır.
M18x1,5 dişi nasıl tanınır?
M18x1,5 ifadesindeki 18 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-1010-MTD-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 10 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-1010-MTD-S teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M18X1,5, Diş Ölçüsü T2 10, C 30, E 17,5, ØD1 7, A1 17, A2 22. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
