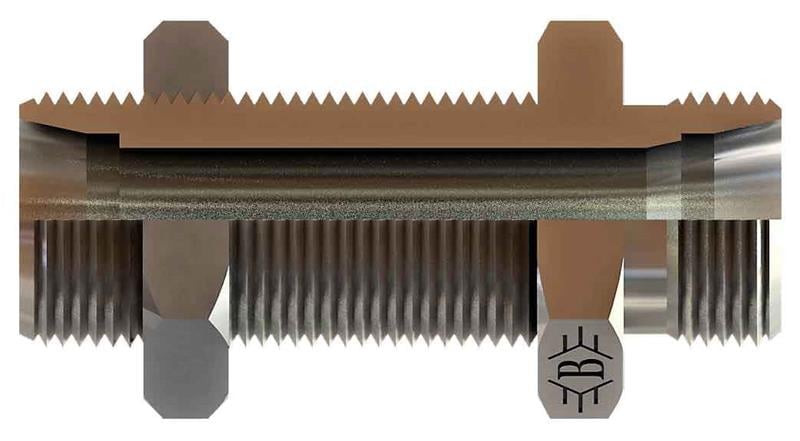

SB-1010-MPGN-S, M18x1,5 ölçüsünde OLC metrik perde geçiş nipel ürünüdür. S (ağır) seri, 10 mm boru içindir.
SB-1010-MPGN-S ne işe yarar?
SB-1010-MPGN-S, M18x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Kontrol panellerinde ölçüm ve bağlantı noktalarını dışarı almak için kullanılır.
Sık sorulan sorular
SB-1010-MPGN-S için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M18x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 10 mm dış çaplı boru (S (ağır) seri) kullanılır.
Diş ölçüsü nasıl okunur?
M18x1,5: M harfi metrik dişi, 18 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bağlantıda conta gerekir mi?
M18x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M18X1,5, Diş Ölçüsü T2 M18X1,5, C 14,5, E 19,5, ØD1 10, ØD2 7, A1 24, A2 24. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
