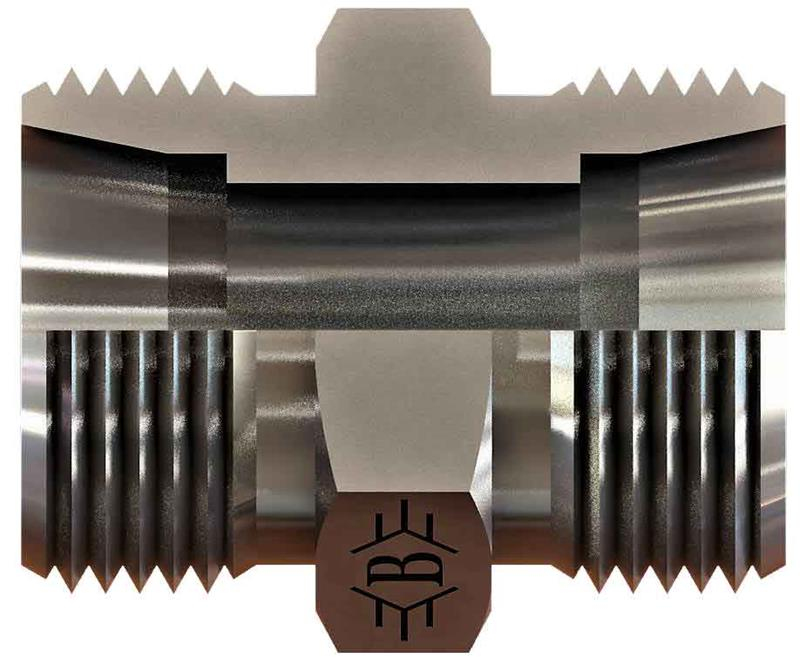

OLC SB-1010-MMN-S: M18x1,5 ölçüsünde metrik ara nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
SB-1010-MMN-S ne işe yarar?
SB-1010-MMN-S, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.
Sık sorulan sorular
SB-1010-MMN-S hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M18x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 10 mm dış çaplı boru (S (ağır) seri) kullanılır.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1010-MMN-S ürününün M18x1,5 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
SB-1010-MMN-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 10 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Somun, yüksük ve gövde aynı seriden seçilmelidir.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M18X1,5, Diş Ölçüsü T2 M18X1,5, B 17, ØD1 7, ØD2 10, AA 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
