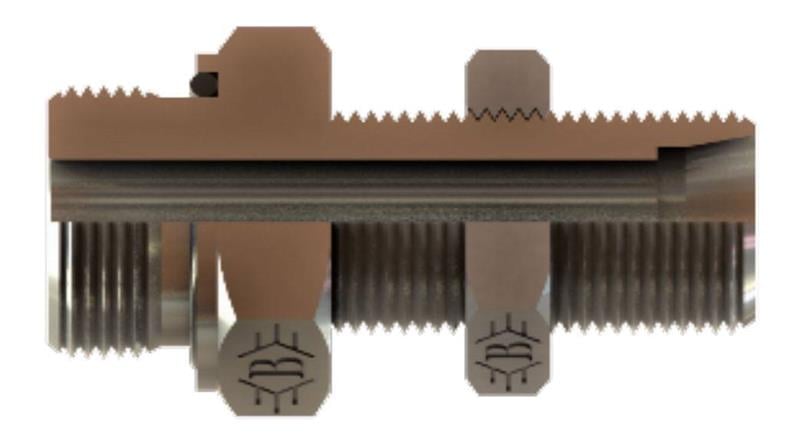

M16x1,5x18x1,5 Orantılı Pgn Metrik Orantılı Perde Geçiş Nipeli (SB-1618-OPGN)

SB-1618-OPGN, M16x1,5 ölçüsünde OLC metrik orantılı perde geçişli nipel ürünüdür.

Metrik orantılı perde geçişli nipel nerede kullanılır?

SB-1618-OPGN, M16x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.

Sık sorulan sorular

SB-1618-OPGN duvara nasıl sabitlenir?

Gövde paneldeki delikten geçirilip karşı taraftan kontra somunla sabitlenir. Delik fazla büyük açılırsa gövde oynar; dişli gövde çapına uygun delik açılmalıdır.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi M16x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

M16x1,5 dişi nasıl tanınır?

M16x1,5 metrik diştir: 16 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

SB-1618-OPGN ürününün M16x1,5 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M16x1,5) ve bağlantı standardını montajdan önce kontrol edin.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
