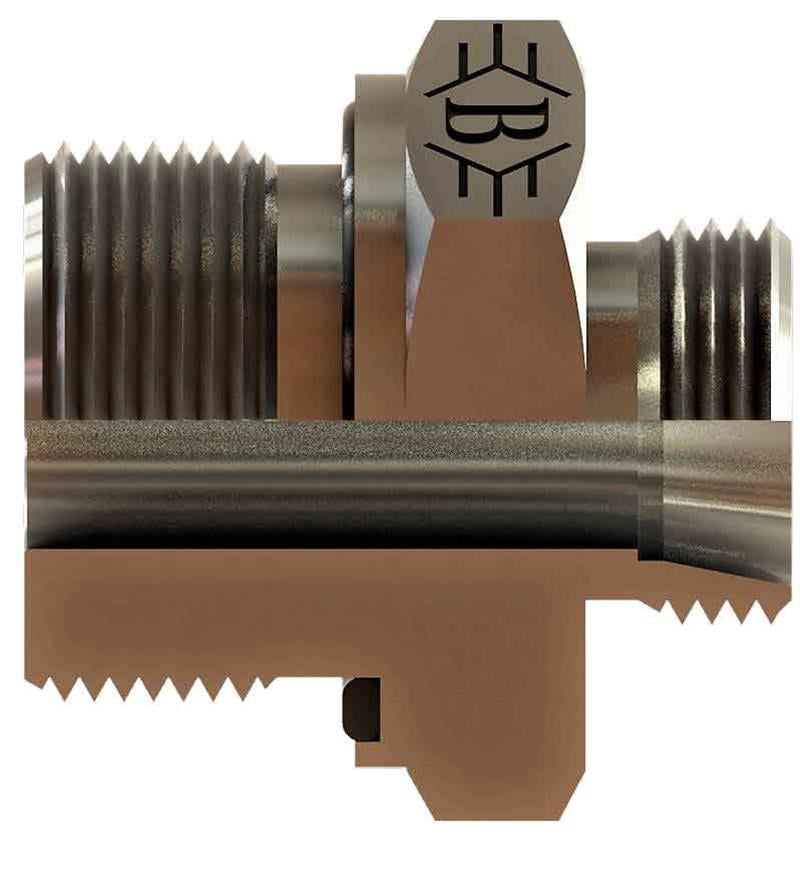

M16x1,5 ölçüsünde SB-1610-MMBN-L kodlu metrik blok - metrik 24° havşalı nipel, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
Metrik blok - metrik 24° havşalı nipel ne için kullanılır?
SB-1610-MMBN-L, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.
Sık sorulan sorular
SB-1610-MMBN-L için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M16x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 10 mm dış çaplı boru (L (hafif) seri) kullanılır.
Bu bağlantı nasıl sızdırmazlık sağlar?
Bu ürünün M16x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 10 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M16X1,5, Diş Ölçüsü T2 M16X1,5, B 24,5, C 12, ØD1 8, ØD2 10, AA 22. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M16x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
