M16x1,5 M14x1,5 8l Metrik Perde Geçiş Orantılı Dirsek (SB-1608-PGD)

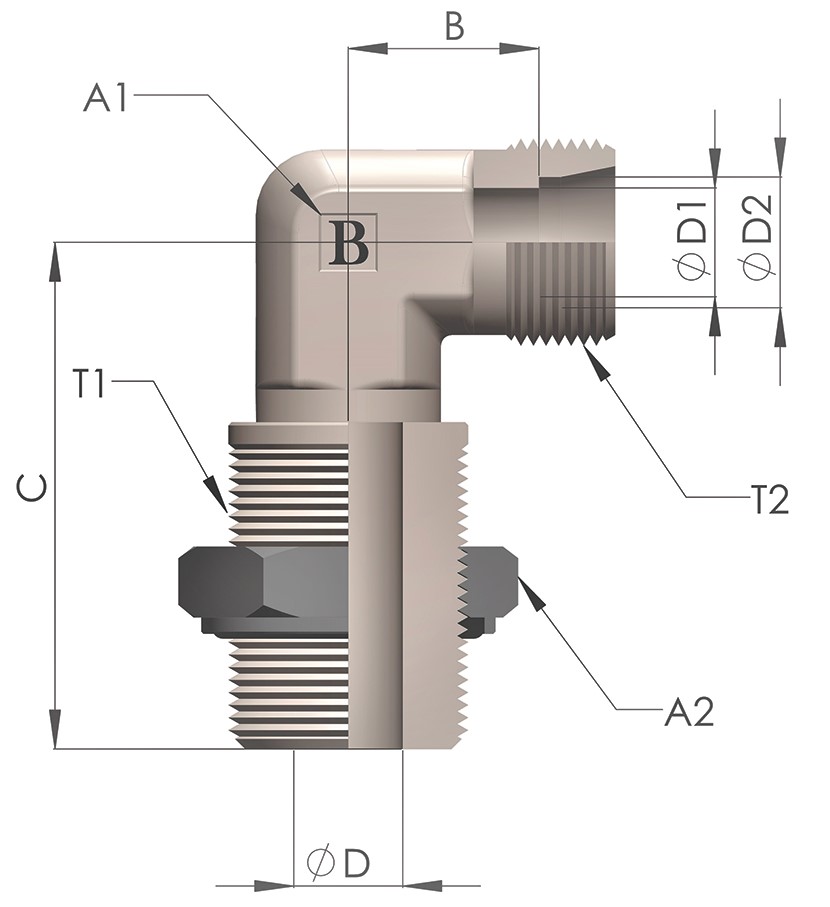

OLC SB-1608-PGD: M16x1,5 ölçüsünde metrik perde geçiş orantılı dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

Metrik perde geçiş orantılı dirsek ne için kullanılır?

SB-1608-PGD, M16x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Kontrol panellerinde ölçüm ve bağlantı noktalarını dışarı almak için kullanılır.

Sık sorulan sorular

SB-1608-PGD duvara nasıl sabitlenir?

Gövde paneldeki delikten geçirilip karşı taraftan kontra somunla sabitlenir. Delik fazla büyük açılırsa gövde oynar; dişli gövde çapına uygun delik açılmalıdır.

SB-1608-PGD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M16x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 8 mm dış çaplı boru kullanılır.

M16x1,5 dişi nasıl tanınır?

M16x1,5 metrik diştir: 16 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

SB-1608-PGD sızdırmazlığı nasıl sağlanır?

Bu ürünün M16x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M16x1,5) ve bağlantı standardını montajdan önce kontrol edin.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
