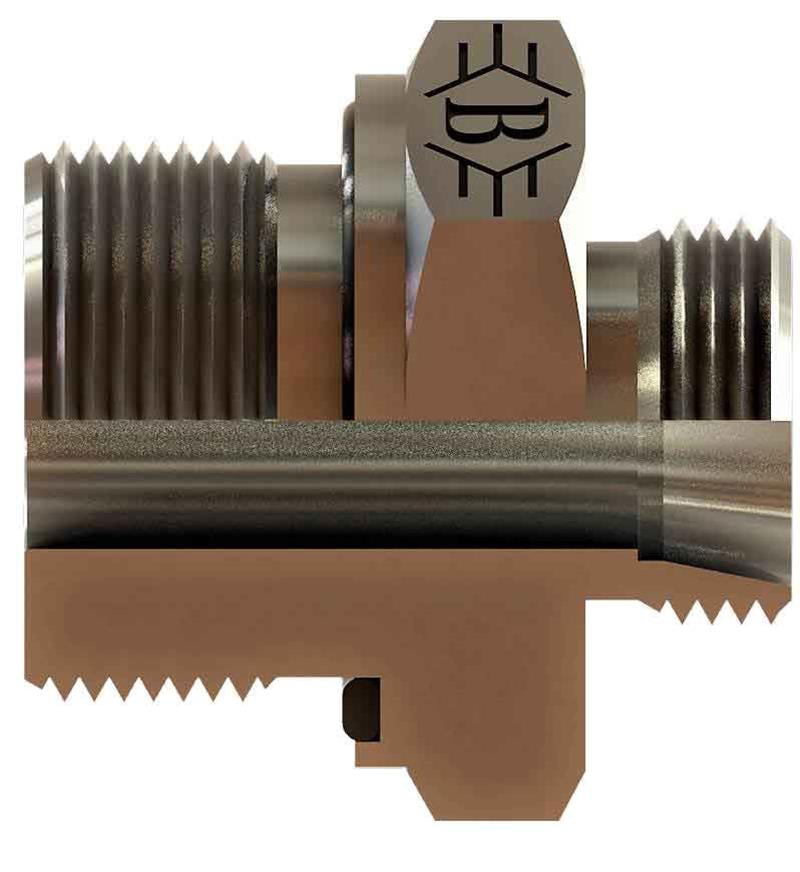

OLC SB-1608-MMBN-L: M16x1,5 - M14x1,5 ölçülerinde metrik blok - metrik 24° havşalı nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
SB-1608-MMBN-L ne işe yarar?
SB-1608-MMBN-L, M16x1,5 ile M14x1,5 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bir ucu M16x1,5, diğer ucu M14x1,5 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 8 mm dış çaplı boru (L (hafif) seri) kullanılır.
M16x1,5 ne anlama gelir?
M16x1,5: M harfi metrik dişi, 16 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 8 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-1608-MMBN-L ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 M16X1,5, Diş Ölçüsü T2 M14X1,5, B 23,5, C 12, ØD1 6, ØD2 8, AA 22. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M16x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
