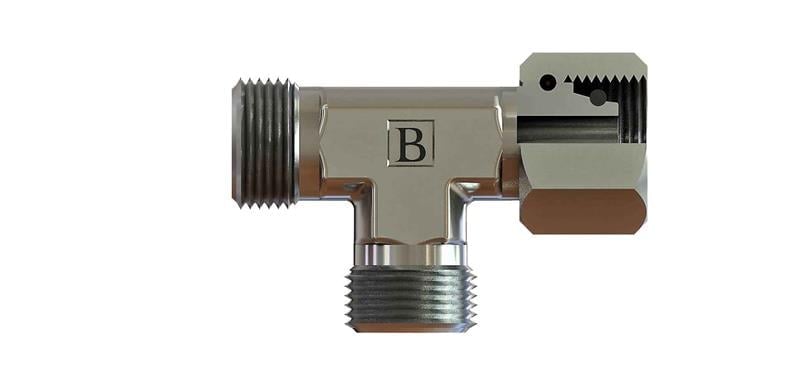

M16x1,5 ölçüsünde SB-0808-MYT-S kodlu metrik yan bacak T rakor, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
Metrik yan bacak T rakor nerede kullanılır?
SB-0808-MYT-S, M16x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.
Sık sorulan sorular
SB-0808-MYT-S hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M16x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 8 mm dış çaplı boru (S (ağır) seri) kullanılır.
Diş ölçüsü nasıl okunur?
M16x1,5 metrik diştir: 16 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
SB-0808-MYT-S sızdırmazlığı nasıl sağlanır?
M16x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
SB-0808-MYT-S teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M16X1,5, Diş Ölçüsü T2 8, C 27,5, E 17, ØD1 5, A1 14, A2 19. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M16x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
