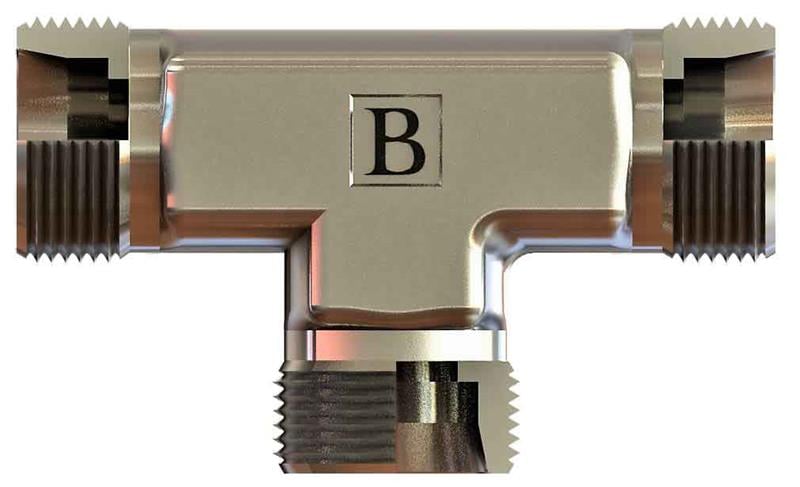

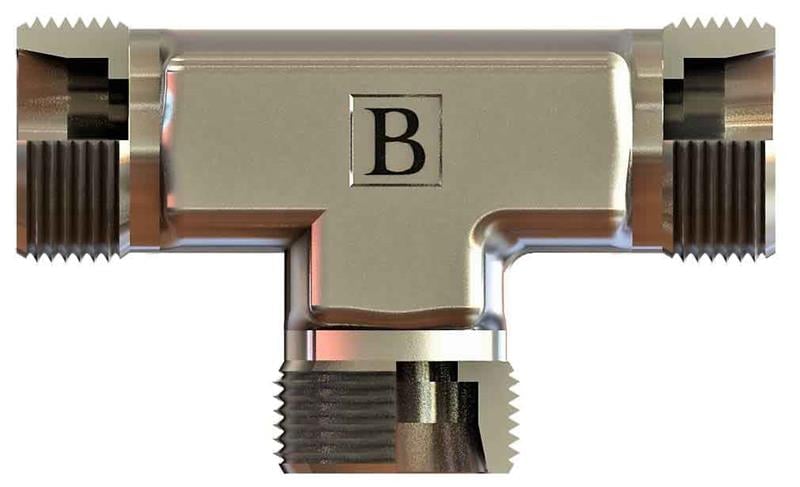

M16x1,5 ölçüsünde SB-0808-MT-S kodlu metrik T rakor, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
Metrik T rakor nerede kullanılır?
SB-0808-MT-S, M16x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.
Sık sorulan sorular
SB-0808-MT-S için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M16x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 8 mm dış çaplı boru (S (ağır) seri) kullanılır.
Diş ölçüsü nasıl okunur?
M16x1,5: M harfi metrik dişi, 16 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-0808-MT-S ürününün M16x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M16X1,5, Diş Ölçüsü T2 8, C 34, E 17, ØD1 5, A1 14. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
