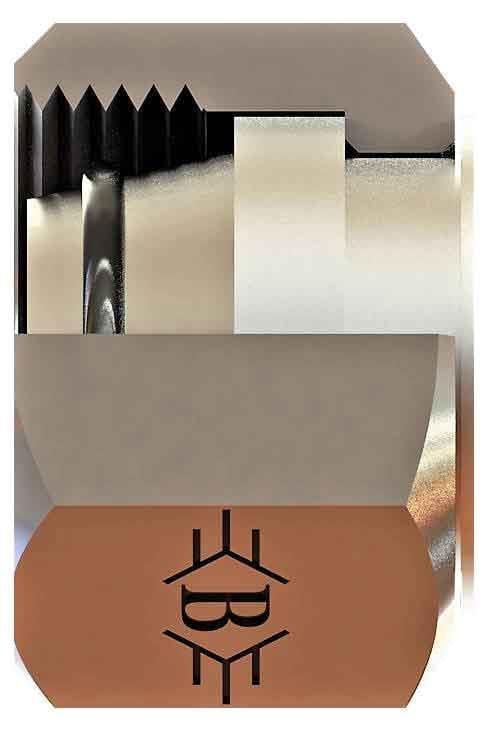

SB-1608-MST-S, M16x1,5 ölçüsünde OLC metrik somunlu tapa ürünüdür. S (ağır) seri, 8 mm boru içindir.
SB-1608-MST-S ne işe yarar?
SB-1608-MST-S, M16x1,5 erkek bir ucu kapatan somunlu (kör) tapadır. Kullanılmayan port veya hat uçlarını basınç altında kapatmak için kullanılır. Valf bloklarında boş kalan portların kapatılmasında kullanılır.
Sık sorulan sorular
Tapa nasıl seçilir?
Tapa, kapatılacak portun veya erkek ucun diş ölçüsü ve sızdırmazlık tipine göre seçilir. Bu ürün M16x1,5 bağlantılar içindir.
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M16x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 8 mm dış çaplı boru (S (ağır) seri) kullanılır.
SB-1608-MST-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 8 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-1608-MST-S ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü 1 M16X1,5, Boru Çapı 8 mm, Boru Serisi S (ağır seri). Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M16x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Tapayı hattın basıncına uygun tipte seçin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
